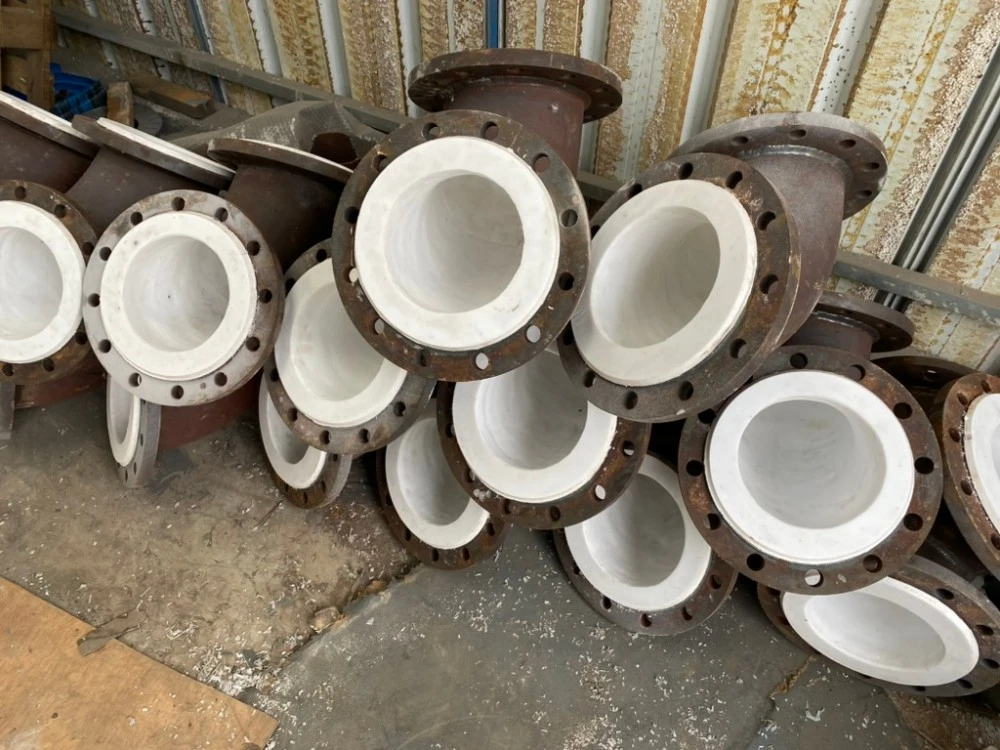

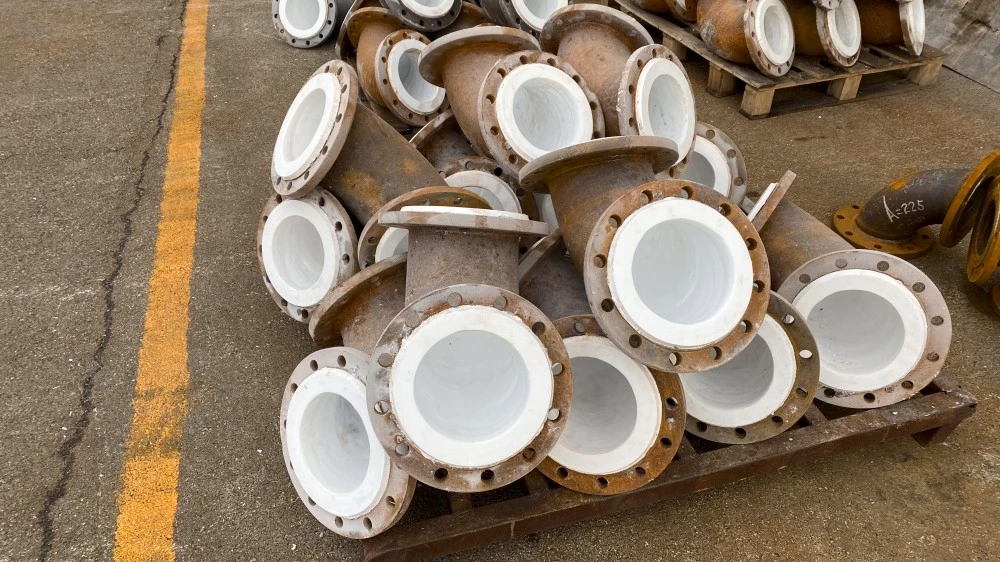

PTFE-foret industrielt procesrør albue

Zhuoyan, en professionel producent fra Kina, leverer PTFE-forede industrielle procesrørknæ designet til rørledningssystemer, der kræver korrosionsbestandige retningsovergange. Disse fittings kombinerer et stålhus – fås i kulstofstål eller rustfrit stål varianter – med en PTFE indvendig foring. Stålskallen giver mekanisk styrke og trykmodstand, mens PTFE-foringen beskytter mod kemisk angreb fra aggressive procesmedier.

Tekniske specifikationer

Hvad er PTFE-foret industriel procesrøralbue?

En PTFE-foret rørknæ er en rørfitting, der bruges til at ændre strømningsretningen i et rørsystem, med en polytetrafluorethylen (PTFE) foring påført på den indvendige overflade af stålbøjningen. PTFE-laget tjener som en barriere mellem den transporterede væske og metalhuset, hvilket forhindrer korrosion af stålsubstratet. Albuen fremstilles ved at fore en stålalbueskalle med PTFE-materiale gennem processer som kompressionsstøbning, isostatisk støbning eller transferstøbning. Standardkonfigurationer inkluderer 45-graders og 90-graders albuer, med størrelser tilgængelige fra DN25 (1 tomme) op til DN600 (24 tommer).

Ansøgninger

Zhuoyan PTFE-forede industrielle procesrørknæ anvendes i industrielle processer, der kræver korrosionsbestandige rør til aggressiv væsketransport. Specifikke anvendelsesområder omfatter:

· Kemiske og petrokemiske processystemer, der håndterer syrer, baser og organiske opløsningsmidler

· Farmaceutisk fremstilling, hvor produktets renhed og korrosionsbestandighed er påkrævet

· Elproduktionsanlæg, herunder røggasafsvovlingssystemer (FGD).

· Miljøtekniske applikationer såsom spildevandsrensning og udstødningsgashåndtering

· Mad- og drikkevarebehandling, hvor den non-stick, inaktive overflade forhindrer forurening

Fordele

1. Korrosionsbestandighed: PTFE-foringen giver modstand mod de fleste kemiske medier, med undtagelse af smeltede alkalimetaller, elementært fluor og visse aromatiske kulbrinter. Dette gør albuen velegnet til at håndtere stærke syrer, alkalier og organiske opløsningsmidler over et bredt koncentrationsområde.

2. Temperaturområde: Det typiske driftstemperaturområde for PTFE-forede albuer er -180°C til +160°C, men den specifikke driftstemperatur kan bestemmes baseret på PTFE-kvaliteten og driftsbetingelserne.

3. Trykydelse: Inden for driftstemperaturområdet kan PTFE-forede albuer modstå arbejdstryk op til 3,0-4,0 MPa. Stålhuset giver mekanisk styrke til at understøtte systemtrykket, mens foringen beskytter mod korrosion.

4. Non-stick overflade: Den indvendige overflade af PTFE giver en lav friktionskoefficient, hvilket reducerer strømningsmodstanden og forhindrer medieadhæsion til rørvæggen.

Vedligeholdelse og overvejelser

PTFE-forede produkter adskiller sig fra uforede stålprodukter med hensyn til håndterings- og vedligeholdelseskrav. Følgende overvejelser gælder for PTFE-forede albuer fra Zhuoyan:

Håndtering og opbevaring– PTFE-forede produkter bør opbevares indendørs under kølige, tørre forhold. Endeplader, der beskytter flarefladerne, skal forblive på plads indtil umiddelbart før installation. Under transport må der ikke placeres noget inde i boringen som en hjælp til flytning, da dette kan beskadige foringen.

Installation– Svejsning, slaglodning, lodning eller flammeskæring må ikke udføres på forede produkter, da disse processer kan beskadige foringen og potentielt producere giftige gasser. Flangebolte skal spændes med en momentnøgle i diagonalt modsat rækkefølge, med efterspænding anbefales efter 24 timers idriftsættelse og årligt derefter.

Udluftningshuller– De fleste PTFE-forede produkter er udstyret med udluftningshuller (typisk 3-5 mm i diameter), der tjener to formål: at tillade gennemtrængte gasser at undslippe for at forhindre foringssammenbrud og give tidlig indikation af foringsfejl. Disse udluftningshuller må ikke blokeres af maling eller andre stoffer. Hvis der observeres et produkt, der lækker fra udluftningshullerne, skal det tages ud af drift med det samme.

Pakninger– Pakninger er normalt ikke påkrævet ved tilslutning af PTFE-forede emner til lignende produkter. Ved tilslutning til forskellige materialer, såsom glas, keramik eller eksotiske metaller, anbefales en PTFE-konvolutpakning eller lignende enhed.

Forsendelse og emballage

Zhuoyans PTFE-forede rørknæ er pakket for at sikre, at PTFE-foringen er beskyttet under transport og opbevaring. Endeplader beskytter de flangede overflader, og emballagematerialerne forbliver på plads før montering. Produkterne er typisk pakket i trækasser.

FAQ

Q1: Hvad er den maksimale driftstemperatur for Zhuoyan PTFE-forede albuer?

A1:Den standard PTFE-forede albue fungerer fra -180°C til +160°C. Faktiske temperaturgrænser afhænger af PTFE-kvaliteten, trykforholdene og de kemiske egenskaber af det transporterede medium.

Q2: Kan PTFE-forede albuer bruges under vakuum?

A2:Ja. Zhuoyan PTFE-forede albuer kan bruges under vakuumforhold inden for det specificerede temperaturområde.

Q3: Hvilke kemikalier er PTFE-forede albuer modstandsdygtige over for?

A3:PTFE giver modstand mod de fleste kemiske medier, herunder stærke syrer, stærke alkalier og organiske opløsningsmidler. Materialet er ikke egnet til smeltede alkalimetaller, elementært fluor eller visse aromatiske kulbrinter.

Q4: Er der behov for pakninger ved installation af PTFE-forede albuer?

A4:Pakninger er typisk ikke påkrævet ved tilslutning af PTFE-forede emner til lignende PTFE-forede produkter. Ved tilslutning til uens materialer anbefales en PTFE-kappepakning eller tilsvarende.
