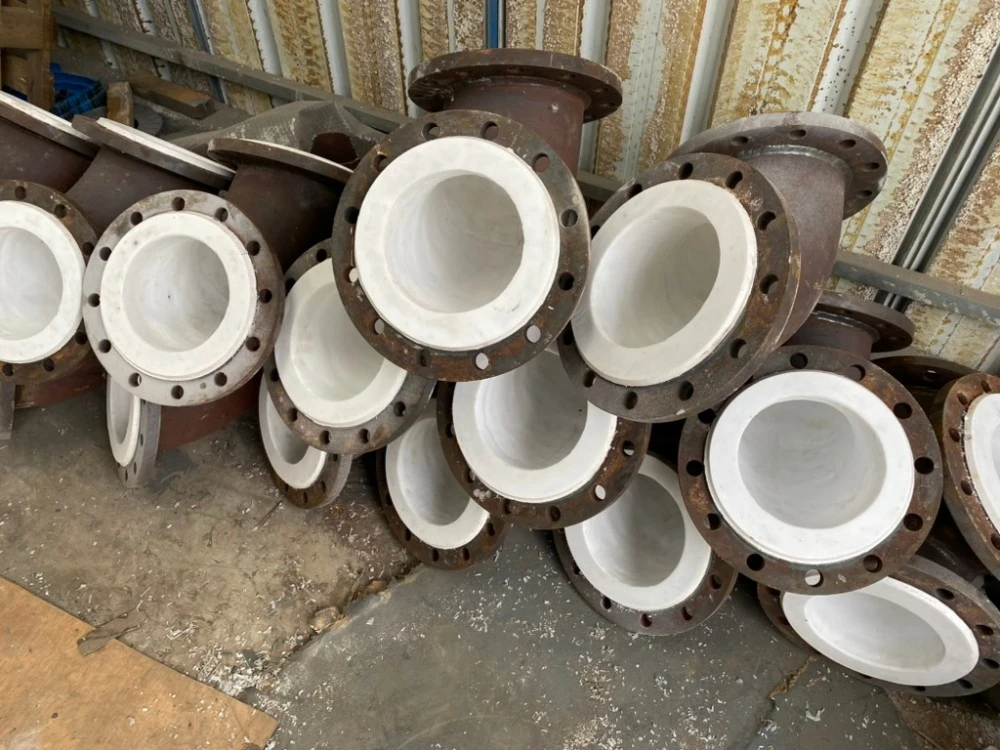

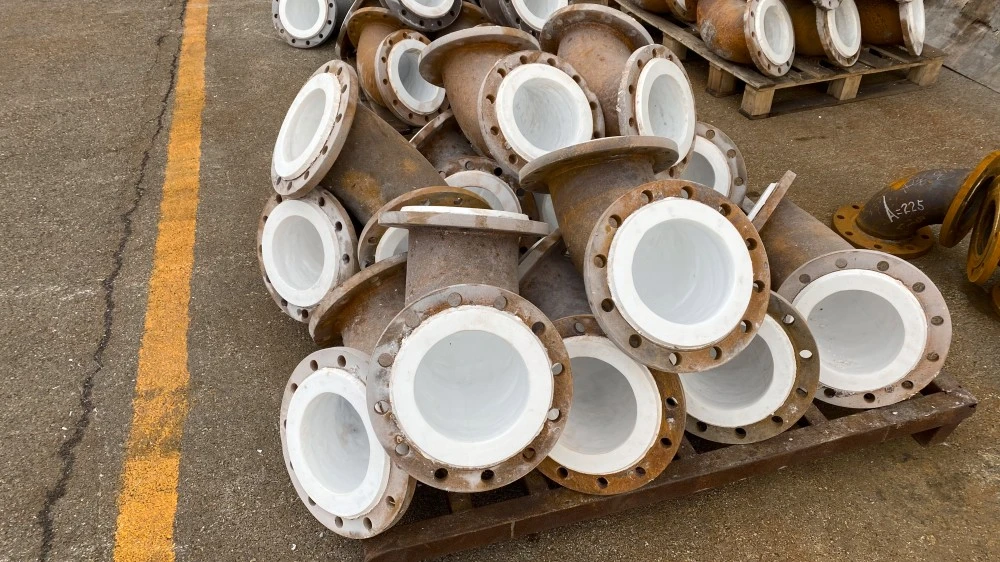

PTFE-foret kemisk medium transferalbue

Den PTFE-forede kemiske medium overføringsvinkel, der tilbydes af Zhuoyan i Kina, er en specialiseret rørfitting designet til at ændre strømningsretningen i korrosive servicerørledninger. Fremstillet af Zhuoyan, dette produkt har en ydre metalskal - typisk kulstofstål eller rustfrit stål - med en polytetrafluorethylen (PTFE) foring bundet til den indre overflade. Denne kompositkonstruktion gør det muligt for albuen at modstå internt tryk og mekanisk belastning, samtidig med at procesmediet forhindres i at komme i kontakt med metalsubstratet. PTFE-foringen giver en barriere mod kemisk angreb, hvilket gør albuen velegnet til at transportere syrer, baser, organiske opløsningsmidler og andre ætsende væsker.

Produktet fås i standardvinkler inklusive 45° og 90°, med størrelser fra DN15 til DN600. Tilslutningsmetoder omfatter flangeende ender i henhold til ANSI B16.5, DIN eller JIS standarder, med både faste og løse flangekonfigurationer tilgængelige afhængigt af størrelseskrav.

Teknisk specifikation

Fordele

Korrosionsbestandighed:PTFE-foringen modstår de fleste kemikalier undtagen smeltede alkalimetaller, elementært fluor og chlortrifluorider. Dette gør albuen velegnet til håndtering af aggressive medier, herunder svovlsyre, saltsyre, salpetersyre, natriumhydroxid og forskellige organiske opløsningsmidler.

Bredt driftstemperaturområde:PTFE-forede albuer opretholder en stabil ydeevne fra -29°C til +200°C, med nogle designs, der understøtter op til 260°C service. Denne termiske stabilitet muliggør brug i både højtemperatur kemiske processer og lavtemperatur opbevaringsapplikationer.

Lav friktion og non-stick egenskaber:PTFE-foringen har en lav friktionskoefficient, som reducerer trykfald og energiforbrug under væsketransport. Den ikke-klæbende overflade forhindrer også faste partiklers vedhæftning og opbygning af aflejringer, minimerer risikoen for strømningsbegrænsninger og forenkler vedligeholdelsen

Tryk- og vakuumkapacitet:Den ydre metalskal giver trykklassificeringer op til PN10 til PN16 (klasse 150 til 300), med PTFE-foringen, der understøtter vakuumservice ved temperaturer op til 150°C. Denne egenskab tilgodeser forskellige driftsforhold, der opstår i kemisk behandling.

Vedligeholdelse af produktrenhed:Den inaktive PTFE-foring udvasker ikke forurenende stoffer ind i procesmediet, hvilket gør albuen velegnet til farmaceutiske, fødevare- og kemiske anvendelser med høj renhed, hvor produktets integritet er kritisk.

Arbejdsprincip

Den PTFE-forede kemiske medium-overførselsknøje fungerer efter princippet om at kombinere den mekaniske styrke af et metalhus med den kemiske inerthed af en fluorpolymerforing. Under service strømmer det ætsende medium gennem det PTFE-forede indre, hvor polymerens non-stick og kemisk resistente egenskaber forhindrer nedbrydning eller forurening. Den ydre metalskal - konstrueret af kulstofstål eller rustfrit stål - giver strukturel integritet til at modstå systemtryk og mekaniske belastninger.

PTFE-foringen er fremstillet ved hjælp af processer såsom kompressionsstøbning, isostatisk støbning eller ramekstrudering for at opnå ensartet tykkelse og tæthed. For albuer med større diameter (400NB til 600NB) kan der anvendes todelt konstruktion, mens mindre størrelser produceres som enheder i ét stykke. Foringens tykkelse er designet til at rumme termisk ekspansion og sammentrækning, med specielle HD (high-density) liners tilgængelige til applikationer, der involverer høj væskefriktion eller forlænget levetid. Grænsefladen mellem foringen og metalskallen tegner sig for differentiel termisk udvidelse, hvilket bibeholder tætningens integritet på tværs af driftstemperaturområdet.

Valgvejledning

Når du vælger en Zhuoyan PTFE foret kemisk medium overførings albue, skal du overveje følgende faktorer:

1. Driftstemperatur og tryk:Evaluer de kontinuerlige og maksimale temperatur-/trykforhold i dit system. Standard PTFE liners understøtter service op til 200°C, med virgin PTFE-konfigurationer tilgængelige for udvidede temperaturområder. Bekræft, at den valgte trykklassificering (PN10, PN16, Klasse 150 eller Klasse 300) matcher dine systemkrav.

2. Kemisk kompatibilitet:PTFE modstår angreb fra de fleste kemikalier, men bekræft kompatibiliteten med dit specifikke medium. Bemærk, at PTFE ikke er egnet til smeltede alkalimetaller, elementært fluor eller chlortrifluorider. Til applikationer, der involverer akkumulering af statisk ladning, skal du overveje antistatiske PTFE-foringer (volumenresistivitet ≤ 10⁸ Ω·cm).

3. Albuevinkel og størrelse:Vælg bøjningsvinklen (45° for blidere flowovergange, 90° for stram føring) baseret på dit rørlayout og flowkarakteristika. Vælg den nominelle boringsstørrelse, der matcher din rørledningsdiameter. For størrelserne DN400 til DN600 er todelt albuekonstruktion standard.

4. Forbindelseskrav:Angiv flangestandard (ANSI, DIN eller JIS), trykklasse og flangekonfiguration (fast/løs). Bekræft bolthulsmønster og frontdimensioner for korrekt installation.

5. Applikationsmiljø: For udendørs eller korrosiv atmosfærisk eksponering, specificer passende udvendig belægning eller overvej hus af rustfrit stål. For applikationer med høj renhed (farmaceutiske produkter, fødevarer) skal du bekræfte, at PTFE-kvaliteten opfylder relevante overensstemmelseskrav.

Forsendelse og emballage

Zhuoyan PTFE forede kemiske medium overførings albuer er pakket for at sikre produktets integritet under transport og opbevaring:

Emballage:Hver albue er individuelt beskyttet med endehætter eller krydsfinerblinddæksler for at forhindre beskadigelse af flangeflader og foringsoverflader. Flangeforbindelser er sikret med beskyttelsesdæksler. Til større størrelser bruges trækasser eller -paller til at yde strukturel støtte under forsendelse.

Forsendelse:Produkter sendes via søfragt, luftfragt eller landtransport baseret på kundens krav. Standard eksportemballage overholder internationale forsendelsesregler. Hver forsendelse inkluderer pakkelister, kvalitetscertifikater og inspektionsrapporter.

FAQ

Q1: Hvilke kemikalier kan PTFE-forede albuer modstå?

A1:PTFE modstår de fleste kemikalier undtagen smeltede alkalimetaller, elementært fluor og chlortrifluorider. Foret er velegnet til håndtering af stærke syrer, baser, organiske opløsningsmidler og oxidationsmidler.

Q2: Hvad er standard driftstemperaturområdet?

A2:Standarddriftstemperaturområdet er -29°C til +200°C. Nogle konfigurationer understøtter service op til 260°C. Kontakt Zhuoyan for specifikke temperaturkrav.

Q3: Hvilke størrelser er tilgængelige?

A3:Zhuoyan PTFE-forede albuer fås fra DN15 til DN600 (1" til 24") i både 45° og 90° vinkler.

Q4: Hvad er den typiske linertykkelse?

A4: Foringens tykkelse varierer efter størrelse, med standardtykkelser fra 3 mm til 7 mm. HD (high-density) liners er tilgængelige til applikationer, der kræver øget holdbarhed.
