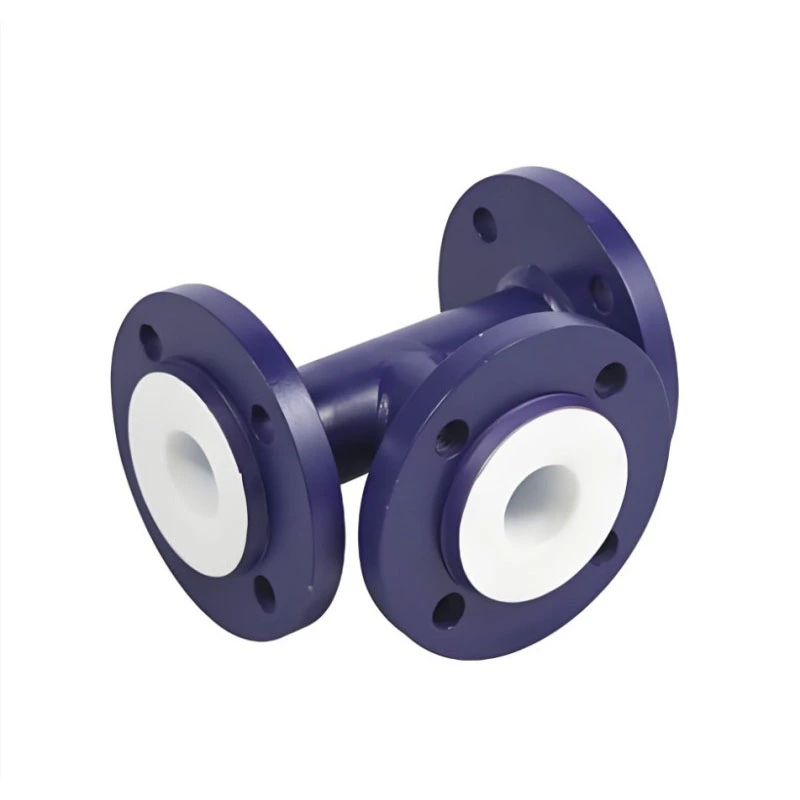

PTFE foret syrefast T-shirt

PTFE-foret syrefast tee-fitting er en trevejs grenrørsfitting, der er specielt optimeret til surt medium leveringslinjer. Inde i sure kemiske rørnetværk udfører tees flowopdeling, konvergering og omledning af omledningsopgaver. Det tre-vejs krydskryds er udsat for turbulent skuring, som nemt slider almindelige metal-T-shirts eller billige sprøjtebeslag, hvilket forårsager tidlig lækage. Denne syrede special-T-shirt anvender kulstofstål til trykbærende ydre krop og fuld dækning sømløs PTFE inderforing ved alle grenforbindelser. Den kan samarbejde med forede albuer, lige rør og reduktionsrør for at opbygge et komplet lukket syrevæsketransportnetværk, der er udbredt i bejdseværksteder, uorganiske syreanlæg og genbrugsstationer for affaldssyre i hele Sydøstasien og kemiske parker i Mellemøsten.

Arbejdsprincip

1. Materiale arbejdsprincip

· Ydre kropsmateriale: Smedet t-shirt af kulstofstål, giver mekanisk styrke, tåler rørledningens indre tryk, termisk ekspansionsbelastning og ekstern installationspåvirkning; smedningsprocessen eliminerer interne støbeporøsitetsdefekter, velegnet til langsigtet surt medium rørledningscyklisk drift.

· Indre anti-korrosionsbarriere: Natriumaktiveret PTFE-plade er vakuumlamineret til indvendige tee-hulrum, inklusive trevejs krydsende samling, grenboringer og flangetætningsflader. Kemisk inert PTFE danner et kontinuerligt isoleringslag, blokerer sur væske i at røre metalsubstrat, forhindrer turbulent flow-induceret spaltekorrosion ved T-stykket. Ingen synlige metalpunkter inde i hele beslaget.

2. Matchet understøttende produktion & site proces

1. Præfabrikeret rørledningsudskridningsmonteringsproces:Matcher fabrikspræfabrikerede syreleveringsrørslæder; T-shirts er formonteret på værksted, reducerer på stedet højrisiko varmt arbejde til syreværksteder.

2. Sur væske shunting & konvergerende proces:Anvendes til hovedrørsstrøm opdelt til flere forgrenede syretilførselsrørledninger eller sammenlægning af syreaffaldsstrøm med flere kilder til offentlig opsamlingshovedrør.

3. Omgå prøveudtagnings- og sikkerhedsaflastningsproces:Reserve-T-afgrening til on-line syrevæskeprøvetagningsport eller sikkerhedsoverløbsgren af ​​syrelagertankens perifere rørledning.

4. Hele sæt fluorforet lukket sløjfe proces:Forbind med PTFE foret syrefast lagertank, transportrørledning og albue, udgør et fuldt isoleret syremedium lukket cirkulationssystem, undgå lækage af syretåge.

Komplet tabel med tekniske specifikationer

Forslag til valg af professionel model

1. Valg af T-form: Hovedrør og grenrør af samme kaliber, vælg T-stykke med samme diameter; Når grenstrømmen skal krympe rørstørrelsen, skal du vælge reducerende T-stykke, så det passer til den faktiske rørledningskaliber.

2. Valg af foringstykkelse: Statisk flow almindelig fortyndet uorganisk syre vælg standard 2 mm foring; højkoncentreret syre med stærk turbulent skuring ved 3-vejs kryds, opgradering til 3 mm fortykket PTFE-foring.

3. Flowtilstandsvurdering: Hvis tee-positionen står over for hyppige flowskift og voldsom turbulent påvirkning, skal du informere det tekniske team for at forbedre det lokale lining bonding-fartøj ved et trevejs krydskryds.

4. Krav til flangetilpasning: Skal anvende HG20536 fuld foret flange, bland ikke med almindelig uforet metalflange, undgå syrekorrosion ved forbindelsesspalten.

5. Procesorienteret konfiguration: For prøveudtagning/overløbs-omløbsgren, bekræft grenåbningsposition og grenlængde på forhånd til fabrikspræfabrikation, forbyd sekundær boring på stedet på T-legemet.

Sammenligningstabel for produktydelse

Hvorfor vælge Zhuoyan til syrefast t-shirt?

1. Smedet tee-emne som råmateriale, forlad støbt tee af lav kvalitet, eliminer skjulte sandhulsdefekter, som kan forårsage fejl i syremediets penetration.

2. Fokuser forstærkningsbehandling for tre-vejs krydskryds, dette sårbare turbulente skureområde får forbedret vakuumlamineringsfartøj, meget lavere tee-positionslækagefejlrate i sur rørledning.

3. Streng dobbeltinspektionsstandard: speciel gnistscanning med fokus på tre-vejs kryds udover konventionel fuld overflade gnist og hydraulisk test.

4. Professionel syremedium teknisk support: Giv forslag til rørledningsshunting skema i henhold til brugerens syrekoncentration og flowhastighedsparametre.

5. Ensartet HG20536 flangestandard, sømløs docking med vores fulde serie syrefaste forede rør, albuer og lagertanke til et-stop indkøb af hele rørledningen.

6. Fuldstændig levering af eksportdokumenter, kort leveringstid for standard lagerspecifikationer, 5 års dedikeret foringsgaranti for rørfittings med sur medium.

FAQ

Spørgsmål 1: Kan denne PTFE-forede syrefaste tee-fitting fungere til langtidsholdbar rørledning for højkoncentreret svovlsyre og saltsyre?

A: Ja, brug 3 mm fortykket foring, når du står over for højkoncentreret syre med voldsom turbulent skuring ved trevejs kryds.

Q2: Hvad er forskellen mellem T-shirt med samme diameter og reducerende T-shirt?

A: T-stykke med samme diameter betyder, at hovedrør og grenrør deler identisk nominel diameter; reducerende tee anvendes, når grenrørets kaliber er mindre end hovedrørledningen.

Spørgsmål 3: Er det tilladt at bore eller åbne på stedet på tee-kroppen for at tilføje ekstra gren?

A: Strengt forbudt. Boring vil ødelægge integreret PTFE-foring. Alle grenpositioner og størrelser skal bekræftes før fabriksfremstilling.

Spørgsmål 4: Kan denne tee matche det eksisterende PTFE-forede syrefaste rørledningssystem?

A: Det vedtager HG20536 forenet fuld foret flangestandard, kan samles direkte med understøttende foret rør, albue og lagertankudstyr.

Spørgsmål 5: Hvilken inspektion vil hver syrefast T-shirt gennemgå før levering?

A: Hver fitting modtager gnistscanning med fuld væg (fremhævningsscanning trevejs skæringsposition) plus hydraulisk trykholdende tæthedstest.

Spørgsmål 6: Hvilke varer er dækket inden for garantiomfanget?

A: Smedet t-shirt af kulstofstål 10 års strukturel garanti; PTFE-foring 5-års garanti, udelukker kunstige ridser, fejlinstallation og beskadigelse af forkert mediumpåføring.
