Hvordan kan PFA-belagt udstyr forbedre korrosionskontrol i komplekse kemiske processer? - Nyheder

Ætsende procesmedier, krævende driftsforhold og strenge krav til overfladerenhed kan gøre valg af udstyrsmateriale til en kompleks ingeniøropgave. Perfluoralkoxyalkan (PFA) belægning giver en fluorpolymerbarriere over et metalsubstrat, der hjælper med at beskytte den underliggende overflade mod kompatible kemiske medier. Egnetheden af en belagt beholder afhænger af mere end kemisk resistens alene: belægningsintegritet, temperatur, tryk, udstyrsgeometri og den påtænkte proces skal alle evalueres sammen.

Denne vejledning forklarer, hvordan PFA-belagte beholdere bruges til opbevaring, materialeindsamling, blanding og separationsoperationer. Den undersøger belægningsegenskaber, udstyrskonfigurationer, kemisk kompatibilitet, inspektionsmetoder, driftsgrænser, rengøringspraksis og tekniske specifikationer. Målet er at hjælpe procesingeniører med at definere den information, der er nødvendig for at vurdere en passende konfiguration, før udstyrsdesign og -fremstilling færdiggøres.

Indholdsfortegnelse

Vælg et afsnit nedenfor for at udforske materialevalg, beholderdesign, inspektion og anvendelsesspecifikke overvejelser.

Forståelse af PFA Coating Technology
Vigtige belægningsegenskaber
Fire hovedudstyrskonfigurationer
Kemisk kompatibilitet og procesmedier
Temperatur, tryk og vakuumforhold
Kompleks geometri og belægningsdækning
Inspektion og kvalitetskontrol
Industrielle applikationer
Rengøring, vedligeholdelse og driftspraksis
Belagt udstyr og arkforet udstyr
Udarbejdelse af en teknisk specifikation
Almindelige udvælgelsesfejl
Brugerdefineret konfiguration og designgennemgang
Ofte stillede spørgsmål
Afsluttende tekniske overvejelser

1. Forståelse af PFA Coating Technology

Kemisk behandlingsudstyr håndterer ofte syrer, alkalier, opløsningsmidler, mellemprodukter og blandinger, der kan angribe udsatte metaloverflader. Det er derfor vigtigt at vælge et passende materiale, når processen kræver pålidelig indeslutning, kontrolleret materialekontakt og ensartet udstyrsydelse. I mange applikationer tjener materialet, der anvendes til beholderstrukturen, og materialet, der udsættes for processen, forskellige tekniske formål.

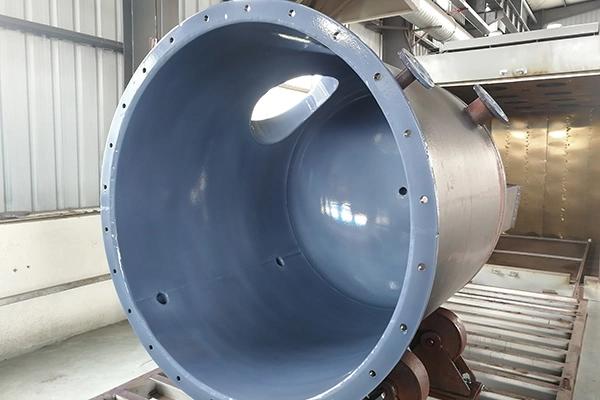

PFA Coated UdstyrBrug en PFA-belægning påført den indvendige metaloverflade for at give en korrosionsbestandig barriere for kompatible procesmedier. Metalsubstratet giver strukturel støtte, mens polymerbelægningen skaber den tilsigtede kontaktflade. Dette arrangement kan overvejes til procesbeholdere og interne strukturer, hvor der kræves en beskyttende fluorpolymeroverflade.

PFA står for perfluoroalkoxyalkan, en fluorpolymer kendt for bred kemisk resistens og termisk ydeevne. Dens egenskaber gør den anvendelig i udvalgte kemiske forarbejdningsmiljøer, herunder applikationer, hvor overfladerenhed og reduceret direkte kontakt mellem procesmediet og substratet er vigtigt.

Hvordan den beskyttende barriere fungerer

Belægningen adskiller procesmediet fra det underliggende metal, når belægningen er kontinuerlig, korrekt påført og egnet til den specificerede service. Kemisk resistens er kun en del af denne funktion. Belægningens integritet har også betydning, fordi lokale defekter, skader eller uhensigtsmæssige driftsforhold kan underminere den tilsigtede barriere.

I modsætning til en separat pladeforing, som bruger et præfabrikeret polymerlag installeret inde i en beholder, påføres en belægning på substratet. Afhængigt af påføringen og processen kan en belægningsmetode overvejes for indvendige overflader med komplicerede former, flere overgange eller detaljer, der kræver omhyggelig dækning.

Egnetheden af en bestemt anvendelse afhænger af underlagets forberedelse, påføringsmetode, belægningstykkelse, overfladegeometri, hærdnings- eller forarbejdningskrav og inspektionsplanen. Disse elementer bør vurderes som en del af udstyrsdesignet i stedet for at blive behandlet som separate eftertanker.

Hvorfor metalsubstratet stadig betyder noget

Belægningen erstatter ikke behovet for et korrekt konstrueret fartøj. Metalhuset skal være designet til udstyrets strukturelle belastninger, dimensioner, forbindelser, støttearrangement og gældende tryk- eller vakuumbelastning. En korrosionsbestandig overflade kan ikke kompensere for en beholderkropp, der er uegnet til dens mekaniske service.

På samme måde påvirker substratgeometrien belægningssystemet. Hjørner, indvendige overgange, forbindelsesåbninger og andre komplekse funktioner kan kræve særlig opmærksomhed under overfladebehandling, påføring og inspektion. Den foreslåede konstruktion skal give adgang til at påføre og verificere belægningen, hvor processen kræver beskyttelse.

Teknisk princip:Vurder belægningen og dens underliggende struktur som ét udstyrssystem. Kemisk kompatibilitet, barriereintegritet, strukturelt design og procesforhold skal alle understøtte den påtænkte anvendelse.

Start med procespligten

Inden du vælger et fartøj, skal du identificere den rolle, det skal udføre. Et lagerbeholder rummer et materiale i en bestemt periode. En modtager indsamler materiale fra en anden operation. En blandetank understøtter blanding eller omrøring, mens en søjle giver et miljø for en separationsproces. Hver opgave skaber forskellige krav til geometri, forbindelser, tilbehør og driftsforhold.

At definere denne funktion tidligt giver et praktisk grundlag for evaluering af belægningssystemet og udstyrskonfigurationen. Det hjælper også med at forhindre en generisk specifikation i at overse en procesfunktion, der påvirker det endelige design.

2. Vigtige belægningsegenskaber

PFA-belægning er valgt for en kombination af materiale- og overfladeegenskaber. Betydningen af hver egenskab afhænger af det kemiske medium, den nødvendige grad af overfladebeskyttelse, udstyrets design, og hvordan fartøjet vil blive betjent og rengjort.

Korrosionsbestandighed

PFA modstår en række ætsende kemikalier, hvilket gør det til en kandidat til applikationer, hvor en blotlagt metaloverflade muligvis ikke giver den nødvendige levetid eller materialekompatibilitet. Ikke desto mindre bør ingen udvælgelse udelukkende baseres på den generelle beskrivelse af et kemikalie som syre, alkali, opløsningsmiddel eller oxidationsmiddel.

Den nøjagtige kemiske sammensætning, koncentration, temperatur, kontaktvarighed og processekvens bidrager alle til kompatibilitetsvurderingen. Blandinger og skiftende processammensætninger kræver særlig opmærksomhed, fordi deres adfærd kan afvige fra et isoleret kemikalies.

Overfladeglathed og rengøringsevne

En glat polymeroverflade kan hjælpe med at reducere tilbageholdelsen af procesrester og kan gøre rengøring lettere i passende udstyrskonfigurationer. Denne egenskab kan være relevant for fine kemiske og farmaceutiske processer, hvor fjernelse af restmaterialer er et vigtigt driftskrav.

Overfladeglathed alene garanterer dog ikke rengøringsevne. Udstyrsgeometri, døde zoner, drænbarhed, typen af rester, rengøringsmiddelkompatibilitet og rengøringsproceduren har indflydelse på, hvor effektivt en beholder kan rengøres. Indvendige dyser, hjørner, røreværksgrænseflader og andre overgange bør tages i betragtning, når det overordnede design vurderes.

Kontrol af kontaktflade

En kontinuerlig, passende belægning kan reducere direkte kontakt mellem procesmediet og metalsubstratet. Dette kan være relevant, hvor kontrol af metalkontakt eller potentiel forurening er vigtig. Det faktiske resultat afhænger af belægningens integritet, den kemiske proces og de forureningskontrolkrav, der er fastsat for påføringen.

Ved højrenhedsservice skal hele systemet evalueres i stedet for at antage, at en fluorpolymerbelægning automatisk opfylder alle renhedskrav. Belægningens tilstand, udstyrets renhed, tilsluttede komponenter, rengøringsprocedurer og muligheden for materialetilbageholdelse bidrager alle til vurderingen.

Termisk ydeevne

PFA kan bruges i udvalgte applikationer, der involverer forhøjede eller reducerede temperaturer. Produktinformationen for dette udstyrssortiment angiver et temperaturområde på -20°C til 260°C. Dette bør behandles som et angivet område til teknisk evaluering, ikke som en universel driftsgrænse for enhver beholder, coatingsystem, kemisk eller tryktilstand.

Den passende driftsgrænse skal bekræftes for det specifikke udstyr og den fulde driftscyklus. Temperatur kan påvirke polymeradfærd, kemisk kompatibilitet og interaktionen mellem belægningen og metalsubstratet. Opvarmning, afkøling, gentagne termiske cyklusser og pludselige temperaturændringer bør derfor identificeres under design.

Dækning og belægningsintegritet

Funktionen af en belægning afhænger af dens tilstand på tværs af den nødvendige indvendige overflade. Konsekvent dækning og passende tykkelse er vigtige, mens nålehuller eller skader kan kompromittere lokal beskyttelse. Overfladeforberedelse og påføringskontrol er derfor vigtige overvejelser under fremstillingen.

Inspektionsmetoden og acceptkriterierne bør være egnede til belægningssystemet og beholderdesignet. Et belægningskrav bør identificere de områder, der skal beskyttes, de gældende tykkelseskrav og det nødvendige inspektionsbevis, før udstyret accepteres.

Vurder kemisk resistens i forhold til det faktiske medium og driftsbetingelser.
Overvej indflydelsen af overfladefinish og kargeometri på rengøring.
Definer krav til kontaktflade og kontamineringskontrol, hvor det er relevant.
Bekræft temperatur- og trykgrænserne for den komplette udstyrssamling.
Angiv metoder til belægningsinspektion og acceptkriterier før produktion.

3. Fire hovedudstyrskonfigurationer

Coatede beholdere tjener forskellige opgaver i et procesanlæg. Lagertanke, modtagere, blandetanke og kolonner kan alle kræve korrosionsbeskyttelse, men deres former, forbindelser, interne komponenter og driftssekvenser er ikke udskiftelige.

3.1 PFA-belagte lagertanke

Lagertanke indeholder kompatible kemiske materialer, råmaterialer, mellemprodukter eller procesvæsker, indtil de bruges eller overføres til en anden operation. I disse applikationer kan belægningen forblive i kontakt med det lagrede medium i en længere periode.

Udvælgelsesprocessen bør tage højde for det opbevarede mediums sammensætning og koncentration, den forventede opbevaringsvarighed, minimums- og maksimumstemperaturerne samt påfyldnings- og tømningsprocedurerne. Procesbeskrivelsen bør også dække eventuelle rengøringsmidler, der kommer i kontakt med den indvendige overflade.

Kapaciteten bør defineres i forhold til både den nødvendige arbejdsvolumen og den nominelle beholdervolumen. Den endelige geometri skal tage højde for det påtænkte væskeniveau, installationsarrangement, forbindelser og eventuelle yderligere proceskrav.

Bekræft stoffet eller blandingen, der skal opbevares, og dets driftsbetingelser.
Angiv nominelt volumen, brugbart arbejdsvolumen og hovedmål.
Identificer krav til indløb, udløb, afløb, udluftning og instrumentering, hvor det er relevant.
Gennemgå adgang til inspektion, rengøring og rutinemæssig vedligeholdelse.

En veldefineret opbevaringsspecifikation forbinder materialekompatibilitet med de praktiske krav til installationen. Fartøjet bør evalueres for både dets indeslutningsfunktion og dets grænseflader med det omgivende system.

3.2 PFA-belagte modtagere

Modtagere indsamler materialer fra et opstrømstrin, før indholdet overføres, forarbejdes videre eller ledes ind i en anden del af anlægget. Afhængigt af processen kan det indkommende materiale være en væske, kondensat, mellemprodukt eller strøm, hvis sammensætning ændres under drift.

Modtagelsespligten bestemmer det nødvendige volumen og tilslutningsarrangementet. Designere bør forstå det indgående flow, hvor meget materiale der kan akkumuleres før næste overførsel, og om tryk eller temperatur kan ændre sig under opsamling og udledning.

En modtager kan have flere forbindelser til indgående materiale, afladning, udluftning, niveauovervågning eller andre funktioner. Deres positioner bør koordineres med proceslayout, dræningsbehov og adgangskrav. Den indvendige belægning skal være egnet til det materiale, der kommer ind i beholderen, herunder relevante ændringer i dets sammensætning.

Identificer opstrømsudstyret og egenskaberne for den indgående strøm.
Definer det forventede akkumuleringsvolumen og overførselsfrekvens.
Angiv indløbs-, afgangs-, udluftnings- og overvågningsforbindelser.
Overvej trykændringer, kondensering og temperaturvariationer, hvor det er relevant.

At definere disse betjeningsdetaljer hjælper med at etablere modtagerens formål inden for det bredere processystem og giver et klart grundlag for at færdiggøre dens konfiguration.

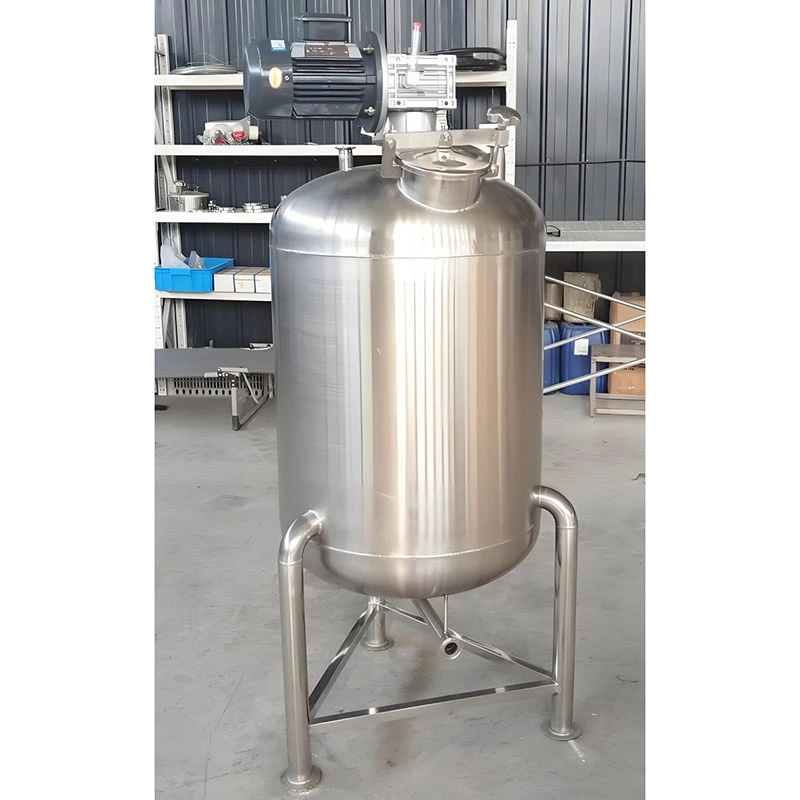

3.3 PFA Coated Blandetanke

Blandetanke kombinerer to eller flere materialer eller opretholder en blanding under kontrollerede driftsforhold. Afhængigt af pligten kan udstyret omfatte en omrører, en akselindgang, en drivenhed, tætninger, instrumentering og yderligere materialeforbindelser.

Tankens belægning er kun en komponent i det fulde materialekontaktsystem. Alle andre fugtede dele, inklusive tætninger og pakninger, skal overvejes separat for kompatibilitet med procesmediet. Deres temperatur- og trykgrænser skal også være i overensstemmelse med udstyrets pligt.

Mekaniske krav påvirker også konfigurationen. De forventede væskeegenskaber, blandingsmål, påkrævet driftshastighed og procesadfærd bør etableres, før omrørerarrangementet færdiggøres. Grænsefladen mellem blandeenheden og den coatede beholder bør revideres, så mekaniske belastnings- og adgangskrav imødekommes.

Beskriv de materialer, der blandes og relevante ændringer under drift.
Angiv blandemålet og det påkrævede omrørerarrangement.
Identificer akselindgange, tætninger, pakninger, instrumenter og andet tilbehør.
Gennemgå rengøringsadgang og fjernelse af rester fra interne funktioner.

Det endelige arrangement skal opfylde proceskravene uden at antage, at det samme omrører- eller tilslutningslayout er passende til enhver blandingsapplikation.

3.4 PFA-belagte søjler

Coatede søjler kan anvendes i separationsoperationer såsom destillation og rektifikation, når processen kræver en korrosionsbestandig indre overflade. Deres konfiguration afhænger af adskillelsespligten, driftsbetingelser, procesmaterialer og konstruktionen af de interne komponenter.

I modsætning til en simpel lagerbeholder kan en kolonne indeholde flere interne funktioner, der påvirker kontakten mellem procesfaser. Afhængigt af designet kan arrangementet omfatte interne strukturer og forbindelser, der skal koordineres med belægningsprocessen og inspektionskravene.

Procesingeniører bør definere den påtænkte separationsopgave, driftstemperatur og tryk, materialesammensætning og kravene til tilhørende udstyr. Den foreslåede belægningsmetode skal passe til søjlens geometri og de indvendige overflader, der kræver beskyttelse.

Beskriv den påtænkte separationsproces og relevante driftsfaser.
Identificer procesmedierne og forventede ændringer i sammensætningen.
Angiv søjledimensioner, forbindelsespositioner og interne konfigurationsdetaljer.
Fastlæg, hvordan belægningens dækning og integritet vil blive vurderet på relevante overflader.

Udstyrsspecifikationen bør afspejle den faktiske separationsprocessen frem for at behandle en kolonne som en lagerbeholder med en anden form.

Udstyrstype	Primær funktion	Hoveddesignfokus	Nøgleoplysninger
Opbevaringstank	Holder kemiske materialer i en bestemt periode.	Indeslutning, opbevaringsforhold og overførselsadgang.	Lagret medium og arbejdsvolumen.
Modtager	Indsamler materiale fra en opstrøms proces.	Indgående flow, akkumulering og udledning.	Overførselsrækkefølge og forbindelseslayout.
Blandetank	Kombinerer materialer eller vedligeholder en blanding.	Omrøring, akselgrænseflader og fugtet tilbehør.	Blandingspligt og materialeegenskaber.
Kolonne	Understøtter en separationsproces.	Intern konfiguration og procesforhold.	Adskillelsespligt og internt arrangement.

Disse er generelle funktionelle skel. Faktiske dimensioner, belægningsmetoder og driftsgrænser skal fastlægges for det specificerede udstyr og den specificerede proces.

4. Kemisk kompatibilitet og procesmedier

Kemisk kompatibilitet bør verificeres ved hjælp af de faktiske procesoplysninger snarere end en bred materialekategori. Selvom PFA har modstandsdygtighed over for en række ætsende kemikalier, afhænger egnetheden af en specifik belægning af sammensætningen, koncentrationen, temperaturen og varigheden af eksponeringen.

Identificer den komplette kemiske sammensætning

Begynd med at liste de stoffer, der vil komme i kontakt med den coatede overflade. Inkluder hovedingredienserne, relevante urenheder, tilsætningsstoffer, mellemprodukter og reaktionsprodukter. Hvor processen involverer en blanding, skal den fulde sammensætning beskrives så nøjagtigt, som de tilgængelige procesdata tillader det.

Et kemisk navn i sig selv fanger muligvis ikke adfærden af en koncentreret opløsning eller flerkomponentblanding. Tilsvarende kan sammensætningen, der kommer ind i en beholder, afvige fra sammensætningen, der er til stede senere i en batch eller efter et separationstrin.

For processer, der involverer skiftende kemiske forhold, skal de vigtige stadier identificeres separat. Dette gør det muligt at vurdere belægningen i forhold til de materialer, den kan støde på gennem hele driftscyklussen.

Tag højde for koncentration og temperatur

Koncentration kan påvirke kompatibilitetsvurderingen, især hvor en proces omfatter fortynding, fordampning, koncentration eller reaktion. Specifikationen bør skelne typiske værdier fra de minimale og maksimale forhold, som udstyret kan opleve.

Temperaturen skal vurderes sammen med sammensætningen. En belægning kan støde på forskellige forhold under normal drift, opvarmning, afkøling, rengøring eller nedlukning. Dens egnethed skal bekræftes for kombinationer af kemisk sammensætning og temperatur, der er relevante for anvendelsen.

Inkluder rengøringsmidler og hjælpemidler

Rengøring kan udsætte den indvendige overflade for stoffer, der ikke indgår i normal produktion. Rengøringsopløsninger, skyllevæsker og vedligeholdelsesrelaterede kemikalier bør derfor inkluderes i kompatibilitetsgennemgangen, uanset hvor de kommer i kontakt med belægningen.

Den fulde rengøringsprocedure har også betydning. Dets temperatur, eksponeringstid og mekaniske handlinger kan påvirke udstyret, selvom selve rengøringskemikaliet er kompatibelt med polymeren. Kompatibiliteten af tætninger, pakninger og andre fugtede komponenter bør også bekræftes.

Overvej kontaktvarighed og driftsvariationer

En lagerbeholder kan udsætte sin belægning for et medium i en længere periode, mens en modtager kan støde på kortere men gentagen kontakt. Et blandekar kan opleve mere varierede lokale forhold, når materialer kombineres. Disse forskellige opgaver bør beskrives ved vurdering af belægningsegnethed.

Der bør også tages hensyn til rimeligt forudsigelige procesafvigelser. Uventede koncentrationsændringer, forlængede holdeperioder eller en utilsigtet kombination af materialer kan flytte processen væk fra dens normale driftsbetingelser. Udstyrsspecifikationen bør identificere sådanne scenarier, hvor de kan påvirke belægningen eller beholderens integritet.

Tjekliste for kompatibilitet:

Kemiske identiteter, koncentrationer og relevante blandinger.
Processtadier, hvor den kemiske sammensætning ændres.
Minimum, normal og maksimum kontakttemperaturer.
Rengøringsvæsker og andre hjælpemedier, der kommer i kontakt med belægningen.
Forventet kontaktvarighed og relevante procesafvigelser.

Hvis vigtige kemiske data ikke er tilgængelige, skal usikkerheden registreres til teknisk gennemgang. Forenelighed bør ikke anses for bekræftet, blot fordi en generel materialebeskrivelse antyder resistens over for det primære kemikalie.

5. Temperatur, tryk og vakuumforhold

Driftsbetingelser påvirker belægningen og metalbeholderen sammen. Temperatur påvirker polymeradfærd og kemisk kompatibilitet, mens tryk- og vakuumforhold påvirker de mekaniske krav, der stilles til den komplette samling. Disse parametre bør evalueres, før konfigurationen godkendes.

Temperaturgrænser og termisk cykling

Den medfølgende produktinformation angiver et driftstemperaturområde på -20°C til 260°C for udstyrsområdet. Dette interval skal bekræftes i forhold til det individuelle belægningssystem, beholderkonstruktion, kemiske medium og driftsbetingelser. Det skal ikke tolkes som en garanti for, at enhver konfiguration er egnet i hele sortimentet.

Specifikationen skal identificere den normale temperatur, maksimum- og minimumstemperaturer og forventede temperaturændringer under opstart, drift, rengøring og nedlukning. Hvis en reaktion genererer varme, eller processen bruger opvarmnings- og afkølingscyklusser, bør disse trin inkluderes i vurderingen.

Hurtige temperaturændringer kan skabe yderligere krav til forholdet mellem polymerbelægningen og metalsubstratet. Designere bør overveje den forventede cyklus, varighed og frekvens, når de afgør, om det foreslåede udstyr er passende.

Overtryksdrift

Registrer det normale driftstryk, designtryk og forudsigelige transiente forhold. Materialeopladning, dampdannelse, reaktion, udledning og forbindelser til andet procesudstyr kan forårsage trykændringer, der påvirker beholderdesignet.

Beholderens trykevne afhænger af det strukturelle design og relevant tilbehør, ikke kun af belægningsmaterialet. Krop, samlinger, dyser, dæksler og andre trykholdige funktioner skal vurderes i henhold til de gældende designkrav.

Vakuumforhold

Vakuumservice kræver eksplicit evaluering, fordi den producerer en trykforskel, der adskiller sig fra drift med positivt tryk. Vakuum kan forekomme under behandling, kondensering, pumpning eller andre driftsfaser.

Specifikationen skal identificere det minimale absolutte tryk, den temperatur, ved hvilken vakuum kan forekomme, eksponeringens varighed og det forventede antal cyklusser. Strukturen og belægningssystemet skal være egnet til disse forhold.

Kemisk resistens alene etablerer ikke vakuum egnethed. Ej heller bør egnetheden af en beholder under positivt tryk tages som bevis for, at den samme konfiguration kan modstå den specificerede vakuumbelastning.

Evaluer den kombinerede driftsramme

Temperatur, tryk og kemisk sammensætning bør vurderes sammen. Hvis maksimal temperatur og et ekstremt tryk eller vakuum kan forekomme i samme procestrin, skal denne kombination identificeres. Hvor driftsstadier har forskellige krav, bør designgennemgangen afspejle hver fase i stedet for at kombinere ikke-relaterede grænser i én antaget tilstand.

Parameter	Nødvendig information	Engineering Review
Temperatur	Normalområde, ekstremer og termisk cyklus.	Belægningsegnethed og samlingens termiske opførsel.
Positivt tryk	Driftstryk, designtryk og transienter.	Strukturelt design og trykholdige komponenter.
Vakuum	Minimum absolut tryk, varighed og temperatur.	Den komplette beholders egnethed under den specificerede trykforskel.
Proces cykling	Opstart, nedlukning, rengøring og gentagne ændringer.	Kombinerede termiske, mekaniske og kemiske forhold.

6. Kompleks geometri og belægningsdækning

Indvendig geometri kan påvirke både belægningspåføring og det færdige udstyrs evne til at udføre sin procespligt. Flade eller relativt ligetil overflader giver forskellige anvendelsesudfordringer fra fartøjer med flere åbninger, indre overgange, smalle områder og komplekse forbindelser.

Forstå det indre overfladelayout

Inden du vælger et belægningsarrangement, skal du identificere alle overflader, der kræver beskyttelse. Inkluder hovedbeholderens væg, indvendige fittings, dyser, forbindelsesovergange og andre proceskontaktområder, hvor specifikationen kræver en belagt overflade.

Tegninger skal tydeliggøre, hvilke overflader der indgår, og hvor den belagte afgrænsning slutter. Dette er især nyttigt, når et fartøj omfatter flere forbindelsestyper eller komponenter, der er produceret ved hjælp af forskellige fremstillingsmetoder.

Vær opmærksom på overgange og åbninger

Dyseåbninger, hjørner, ændringer i diameter og indvendige overgange kan kræve mere opmærksomhed end en stor, tilgængelig overflade. Deres geometri kan påvirke belægningsadgang, dækning, inspektion og ensartetheden af det færdige lag.

Disse områder bør overvejes under udstyrsdesign, ikke kun efter fremstillingen er startet. Hvor adgangen er begrænset, bør fremstillingsplanen fastlægge, hvordan belægningen vil blive påført og verificeret i henhold til de krævede kriterier.

Koordiner geometri med inspektion

Belægningsdækning og belægningsinspektion er tæt forbundet. En overflade, der er svær at nå under påføring, kan også være svær at undersøge efter belægningsprocessen. Designet skal tage højde for de valgte inspektionsmetoder for udstyret.

Påkrævet tykkelse, dækning og integritetskontrol bør defineres i henhold til den specifikke belægningskonstruktion. Inspektionsplanen bør identificere, hvilke overflader der vil blive undersøgt, hvordan de vil blive vurderet, og hvilke resultater der udgør accept.

Overvej overfladeforberedelse og fremstillingsadgang

Belægningsprocessen begynder før polymeren påføres. Forberedelse af overfladen, underlagets tilstand og adgang til de nødvendige områder kan påvirke fremstillingsprocessen. De nøjagtige krav til forberedelse og anvendelse afhænger af den valgte metode og udstyrsdesignet.

Dimensionsændringer eller sene modifikationer kan påvirke de overflader, der er tilgængelige for påføring og inspektion. Af denne grund bør beholderkonfigurationen gennemgås, før fremstillingstegninger og belægningskrav færdiggøres.

Balancer belægningskrav med procesfunktionalitet

Et kars indre struktur skal både opfylde procesfunktionen og belægningskravene. For eksempel kan en blandetank have behov for specifikke interne funktioner for at udføre sin tilsigtede pligt, mens en søjle kan indeholde komponenter, der er nødvendige for adskillelse. Disse funktioner bør designes og gennemgås som en del af det komplette udstyrssystem.

Målet er at etablere en konfiguration, der opfylder procesbehov, samtidig med at den tillader den nødvendige belægningsdækning og inspektion. Hverken overfladebeskyttelse eller procesfunktionalitet bør betragtes isoleret.

7. Inspektion og kvalitetskontrol

Inspektion hjælper med at fastslå, om den fremstillede belægning opfylder de aftalte tekniske krav. Inspektionsplanen bør udvikles for det specifikke udstyr og belægningssystem under hensyntagen til udstyrets geometri, procespligt, gældende standarder og acceptkriterier.

Inspektion af belægningstykkelse

Belægningstykkelse er en vigtig del af specifikationen, hvor definerede tykkelseskrav gælder. Det påkrævede område og metoden til at verificere det bør bekræftes før produktion. Inspektionsmetoden skal være passende for belægningen, underlaget og udstyrskonfigurationen.

Målinger bør vurderes i forhold til de aftalte kriterier frem for at stole på en generel erklæring om, at belægningen fremstår ensartet. Hvor forskellige områder har forskellige krav, bør inspektionsplanen identificere disse områder og forklare, hvordan overensstemmelse vil blive vurderet.

Pinhole detektion og belægningsintegritet

Pinhole-detektion kan hjælpe med at identificere visse defekter, der kan påvirke belægningens barrierefunktion. Dets egnethed, procedure og acceptkriterier afhænger af det specifikke belægningssystem og udstyrsdesign.

Metoden skal vælges i overensstemmelse med belægningstykkelse, materialeegenskaber, underlag og relevante tekniske krav. Inspektionsindstillinger bør ikke antages at være identiske for hvert produkt. Den aftalte procedure bør identificere det udstyr, der inspiceres, og hvordan resultaterne vil blive dokumenteret.

Trykprøvning og udstyrsintegritet

Den leverede produktinformation identificerer trykprøvning blandt de kontroller, der er specificeret før levering. Den relevante testtype, procedure og acceptbetingelser skal bekræftes for det enkelte udstyr i henhold til dets design og gældende krav.

Trykprøvning og belægningsinspektion behandler forskellige aspekter af den færdige samling. En strukturel eller trykrelateret test etablerer ikke automatisk belægningens integritet, mens belægningsundersøgelse ikke erstatter de nødvendige strukturelle kontroller.

Inspektion af vanskelige områder

Dyser, åbninger, hjørner og andre ændringer i geometri kan kræve specifik inspektions opmærksomhed. Deres placering og form kan påvirke adgangen til den coatede overflade og valget af inspektionsmetode.

Eftersynskrav bør derfor koordineres med udstyrstegningen. Dette gør det muligt for produktionsteamet at identificere kritiske områder og fastslå, hvordan hver påkrævet overflade vil blive kontrolleret, før udstyret frigives.

Definer registreringer og acceptkriterier

En nyttig inspektionsspecifikation identificerer proceduren, området eller komponenten, der vurderes, de gældende acceptkriterier og de dokumenter, der kræves til gennemgang. Afhængigt af projektet kan registreringspakken omfatte godkendte tegninger, resultater af belægningstykkelse, registrering af pinhole-detektion, tryktestdokumentation og registreringer af accepterede afvigelser.

Den nøjagtige dokumentation afhænger af projektets krav. At blive enige om det før fremstilling er med til at sikre, at kunden og producenten bruger de samme kriterier, når de gennemgår det færdige fartøj.

Tjekliste for inspektionsplanlægning:

Identificer de nødvendige belægningsoverflader og tykkelseskriterier.
Definer den gældende procedure for detektering af nålehuller, hvor det er nødvendigt.
Bekræft krav til tryktest for udstyrsdesignet.
Identificer vanskelige geometrier, der kræver specifik inspektions opmærksomhed.
Aftal acceptkriterier og de påkrævede inspektionsoptegnelser.

8. Industrielle applikationer

PFA-belagte procesbeholdere kan overvejes i industrier, der håndterer korrosive medier eller kræver kontrol af kontakt mellem procesmaterialet og en metaloverflade. Den passende konfiguration afhænger af den påtænkte drift, kemisk kompatibilitet, udstyrsdesign og driftsbetingelser.

Finkemikalieproduktion

Finkemisk fremstilling kan involvere flere reaktions-, opbevarings-, blandings- og separationstrin. Forskellige procestrin kan udsætte udstyr for skiftende kemiske sammensætninger, koncentrationer og temperaturer.

En coated tank kan overvejes for kompatibel materialeopbevaring, mens en coated blandebeholder kan være passende, hvor en indvendig beskyttende overflade og et defineret blandingsarrangement er påkrævet. Adskillelsestrin kan kræve en søjlekonfiguration designet omkring procespligten og intern geometri.

Udvælgelsesprocessen bør identificere materialet på hvert trin, driftscyklussen og tilbehøret, der kommer i kontakt med procesmediet. Hvis den kemiske sammensætning ændres under forarbejdningen, bør forenelighedsvurderingen dække de relevante stadier.

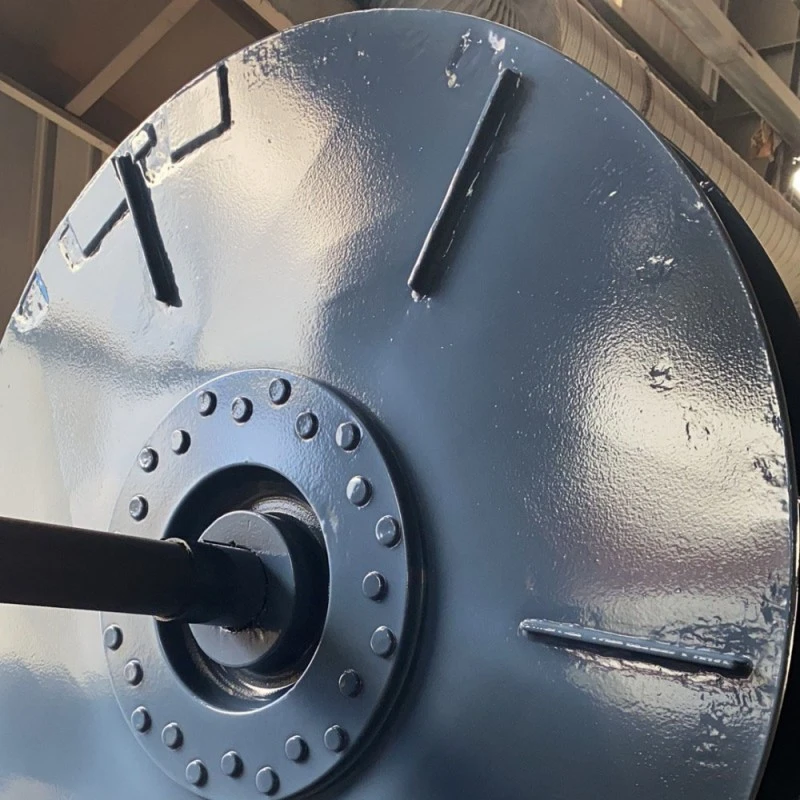

Farmaceutisk forarbejdning

Farmaceutisk behandling kan involvere opbevaring, modtagelse, blanding og overførsel af kemiske materialer eller mellemprodukter. I disse miljøer kan udstyrsvalg involvere både kemisk kompatibilitet og krav til overfladerenhed.

En coated overflade kan hjælpe med at reducere direkte kontakt mellem kompatible procesmedier og det underliggende metalsubstrat. Egnethed til en bestemt farmaceutisk proces afhænger dog også af de påkrævede kontamineringskontrolkriterier, den komplette udstyrskonfiguration, rengøringsprocedurer og verifikation af belægningens integritet.

Procesingeniører bør identificere den nødvendige rengøringspraksis, de anvendte materialer i hvert trin og inspektionsforventningerne. En generel påstand om overfladeglathed eller kemikalieresistens erstatter ikke anvendelsesspecifik vurdering.

Ny energi og elektronisk kemisk behandling

Nogle nye energi- og elektroniske kemiske anvendelser involverer ætsende materialer eller processer, hvor kontrol af metalkontakt er vigtig. Opbevaring, overførsel, blanding og relaterede operationer kan derfor kræve udstyr med en passende indvendig beskyttende overflade.

Den faktiske kemiske sammensætning og procesforhold skal være retningsgivende for udvælgelsen. Hvor forureningskontrol er en prioritet, bør belægningssystemet, tilsluttede komponenter, rengøringsmetode og inspektionskriterier overvejes sammen. Udstyret bør vurderes i forhold til kravene i den specifikke proces i stedet for udelukkende at vælges, fordi det tilhører en bestemt industri.

Laboratorie- og pilotanlæg

Laboratorie- og pilotfaciliteter kan bruge mindre beholdere til at evaluere reaktioner, blandingsprocedurer eller separationsprocesser, før der etableres et større produktionsarrangement. Sådant udstyr kræver stadig en klar definition af kemisk kompatibilitet, driftstemperatur, tryk eller vakuum og krav til materialekontakt.

Forbindelser og interne konfigurationer kan være særligt vigtige, når udstyret skal rumme forskellige procestrin eller instrumenter. Inspektionsplanen bør også passe til fartøjets design og påtænkte driftsforhold.

Når en pilotproces senere skaleres op, bør designet revurderes i stedet for blot at multiplicere fartøjets kapacitet. Ændringer i dimensioner, blandingsadfærd, termiske forhold og trykkrav kan ændre de tekniske overvejelser.

Tilpas udstyrstypen til applikationen

Brancheklassificering alene afgør ikke, om et bestemt fartøj er egnet. En lagerpligt i et finkemianlæg kan have andre krav end en separationsoperation i samme anlæg. Procesfunktionen, driftsbetingelserne, belægningsspecifikationen og installationslayoutet bør forblive de primære valgfaktorer.

Til opbevaring skal du definere mediet, opbevaringsvarighed, brugbar volumen og overførselsbehov.
Angiv indgående strømkarakteristika og udledningsarrangementer for modtagelse.
For blanding skal du identificere blandefunktionen, omrørerkonfigurationen og fugtet tilbehør.
For adskillelse skal du angive procesdrift, kolonnegeometri og interne konfigurationskrav.

9. Rengøring, vedligeholdelse og betjeningspraksis

Den fortsatte egnethed af belagt udstyr afhænger af passende installation, driftsprocedurer, rengøringspraksis og vedligeholdelse. God overfladebeskyttelse ved levering fjerner ikke behovet for at håndtere driftsforhold og inspicere fartøjet i drift.

Håndter og installer fartøjet forsigtigt

Transport, løft og positionering skal følge udstyrets godkendte håndteringsinstruktioner og udpegede løftearrangementer. Ukontrollerede stød eller uegnede løftemetoder kan beskadige belægningen eller andre dele af samlingen, selvom ydersiden af fartøjet ikke viser tydelige tegn på beskadigelse.

Under installationen skal du kontrollere, at beholderens understøtninger og rørforbindelser flugter med det godkendte arrangement. Tvungen justering eller uplanlagte belastninger på dyser kan medføre spændinger, som måske ikke er inkluderet i de oprindelige designantagelser.

Før driften påbegyndes, skal du kontrollere den installerede konfiguration i forhold til de godkendte tegninger. Bekræft fartøjets position, forbindelser, instrumenter og tilbehør, og udfør de nødvendige kontroller før idriftsættelse.

Kontroller opstarts- og nedlukningsbetingelser

Driftsprocedurer bør fastslå, hvordan beholderen fyldes, opvarmes eller afkøles, sættes under tryk, hvor det er relevant, og returneres til en sikker tilstand. Hvor vakuum, termisk cyklus eller hurtige ændringer i procesbetingelser er mulige, bør disse scenarier inkluderes i den godkendte driftsvejledning.

Uventede ændringer i tryk, temperatur eller kemisk sammensætning kan flytte udstyret uden for den godkendte driftsramme. Procedurerne bør forklare, hvordan sådanne afvigelser anerkendes og behandles i stedet for at tillade fartøjet at fortsætte driften under ikke-vurderede forhold.

Vælg kompatible rengøringsmidler

Rengøringsmidler skal være kompatible med belægningen og eventuelle andre fugtede komponenter. Rengøringstemperaturen, kontaktvarigheden, skylleproceduren og mulige mekaniske påvirkninger bør også overvejes. Forenelighed med det primære procesmedium fastslår ikke automatisk egnethed til rengøringsprocessen.

Overfladerengøringsmetoder bør følge udstyrets instruktioner. Slibende værktøjer eller procedurer, der kan ridse, skære eller på anden måde beskadige belægningen, bør ikke anvendes, medmindre de er specifikt godkendt til den relevante konstruktion.

Udstyrsdesign påvirker også rengøringsresultaterne. Dræning, adgang, interne forbindelser og områder, hvor materiale kan samle sig, bør tages i betragtning, når rengøringsproceduren etableres.

Undersøg for tegn på overfladeskader

Rutinemæssig vedligeholdelse bør følge de inspektionskrav, der er relevante for applikationen. Synlige skader, usædvanlig betjeningsadfærd eller ændringer omkring forbindelser kan kræve yderligere undersøgelse. Inspektionsprocessen bør følge den godkendte metode i stedet for kun at stole på det visuelle udseende.

Hvis der er mistanke om en belægningsdefekt, bør årsagen og omfanget vurderes, før der foretages reparation eller modifikation. Reparationsmetoder skal være egnede til det originale belægningssystem, substrat, udstyrsgeometri og tilsigtede procesforhold.

Oprethold nøjagtige driftsjournaler

Registreringer af driftsforhold, rengøringsaktiviteter, inspektionsresultater, vedligeholdelsesarbejde og udstyrsændringer kan hjælpe med at identificere tilbagevendende problemer. De understøtter også sammenligning mellem de oprindelige designbetingelser og den faktiske procespligt.

Hvis det kemiske medium, koncentration, driftstemperatur, tryk eller rengøringsmetode ændres væsentligt, bør udstyret gennemgås, før den reviderede proces indføres. Et fartøj, der er godkendt til et sæt betingelser, bør ikke automatisk anses for egnet til en anden anvendelse.

10. Belagt udstyr og arkforet udstyr

PFA-belægning og pladebeklædning er forskellige tilgange til at skabe en korrosionsbestandig indre overflade. Den passende mulighed afhænger af beholderens geometri, proceskrav, belægnings- eller foringsspecifikation, driftsbetingelser og fremstillingsmetode.

Hvordan er byggemetoderne forskellige

En PFA-belægning påføres metalsubstratet ved hjælp af en passende påføringsproces. Denne tilgang kan overvejes for visse interne strukturer, hvor belægningsmetoden kan give den nødvendige dækning, og hvor kompleks geometri gør overfladeadgang og ensartethed vigtige designovervejelser.

Arkforet udstyr bruger en separat polymerbeklædning installeret i beholderen. Dens konstruktion, samlinger, overgange, fastgørelsesarrangementer og geometri adskiller sig fra en påført belægning. Hver metode skal evalueres i henhold til dens egne tekniske krav.

Hvorfor geometri påvirker beslutningen

Fartøjsgeometri kan påvirke, hvordan et internt beskyttende lag installeres eller påføres, samt hvordan dets integritet inspiceres. Talrige dyser, indviklede indre funktioner og ændringer i overfladeretningen kan have indflydelse på, hvilken konstruktionsmetode der er praktisk til den påtænkte anvendelse.

Imidlertid fastslår kompleks geometri i sig selv ikke, at én metode altid er at foretrække. Den specifikke fremstillingsproces, opnåelige dækning, inspektionskrav og ydeevneforhold skal gennemgås, før det endelige valg foretages.

Sammenlign de komplette udstyrskrav

Valget bør omhandle det kemiske medium, driftstemperatur, tryk eller vakuum, beholderdimensioner, nødvendige interne detaljer og forventet vedligeholdelsespraksis. Specifikationen bør også afklare, hvordan belægnings- eller foringsintegritet vil blive vurderet, og hvilke kriterier der bestemmer accept.

Sammenligningsfaktor	Påført PFA Coating	Pladebeklædt konstruktion
Byggemetode	Polymerbelægning påført metalsubstratet.	Separat polymerpladeforing installeret inde i beholderen.
Geometri overvejelser	Applikationsadgang og dækning skal vurderes for den interne form.	Plademontering, samlinger, overgange og indvendige mål kræver gennemgang.
Kvalitetsverifikation	Inspektionsmetoder skal passe til belægningsmaterialet, tykkelsen og udstyrets geometri.	Inspektion skal passe til foringskonstruktionen, samlingerne og beholderkonfigurationen.
Driftsegnethed	Afhænger af belægningens integritet, kemisk kompatibilitet, temperatur og trykforhold.	Afhænger af foringskompatibilitet, konstruktion, samlinger og driftsforhold.
Design beslutning	Overvej, hvor påføringsdækning og belægningsinspektion kan opfylde specifikationen.	Overvej, hvor den foreslåede pladekonstruktion opfylder udstyrskravene.

Denne sammenligning beskriver generelle konstruktionsforskelle. Det fastslår ikke, at nogen af metoderne er universelt bedre eller egnede til enhver kemisk proces.

Beslutningen bør følge de tekniske krav i den enkelte ansøgning. Kemisk kompatibilitet, fuldt udstyrsdesign, fremstillingsevne, inspektion og driftsgrænser skal alle overvejes, før en belægnings- eller foringsmetode godkendes.

11. Udarbejdelse af en teknisk specifikation

En velforberedt specifikation giver udstyrsingeniørteamet den nødvendige information til at vurdere det foreslåede fartøj og identificere uløste designspørgsmål. Den skal forklare procespligten, det kemiske miljø, den mekaniske driftsramme, dimensioner, tilslutningskrav og kvalitetsforventninger.

Følgende sekvens kan hjælpe med at organisere oplysningerne før en designgennemgang eller tilbudsanmodning.

Definer udstyrsfunktionen.
Identificer, om beholderen skal bruges til opbevaring, modtagelse, blanding eller adskillelse. Beskriv materialeflowet, tilsluttet udstyr og driftsstadier, der definerer dets rolle i processen.
Dokumenter procesmediet.
Angiv de kemiske stoffer, koncentrationer, relevante blandinger, urenheder, reaktionsprodukter og rengøringsmidler, der kan komme i kontakt med den indre overflade.
Etabler driftskonvolutten.
Angiv normale og ekstreme temperaturer, drifts- og designtryk, vakuumforhold, hvor det er relevant, og de processtadier, hvor disse forhold kan forekomme.
Bekræft kapacitet og dimensioner.
Angiv nominel kapacitet, påkrævet arbejdsvolumen, overordnede dimensioner, installationsrestriktioner, supportkrav og tilgængelig vedligeholdelsesadgang.
Forbered tilslutnings- og tilbehørsplanen.
Identificer dyser, åbninger, afløb, ventilationsåbninger, instrumenter, omrøringsarrangementer og andre komponenter. Medtag position, størrelse, forbindelsestype og relevante tegningsoplysninger.
Definer krav til belægning og inspektion.
Angiv de områder, der skal coates, relevante tykkelseskriterier, gældende integritetskontroller, påkrævet trykprøvning, acceptkriterier og nødvendig dokumentation.
Gennemgå installations- og vedligeholdelsesbehov.
Identificer adgangsbegrænsninger, forbindelsesgrænseflader, rengøringskrav, forventet vedligeholdelsespraksis og eventuelle begrænsninger, der opstår fra det eksisterende anlægslayout.
Løs åbne tekniske spørgsmål.
Registrer manglende kemisk information, usikre driftsforhold, modstridende dimensioner og detaljer, der kræver bekræftelse, før det endelige design godkendes.

Tjekliste for teknisk information

Kategori	Nødvendig information	Formål
Procespligt	Udstyrsfunktion, driftstrin, materialeflow og tilsluttet udstyr.	Etablerer den nødvendige konfiguration.
Kemisk medium	Sammensætning, koncentration, blandinger, urenheder og rengøringsmidler.	Understøtter kompatibilitetsvurdering.
Driftsforhold	Temperatur-, tryk-, vakuum- og procesvariationer.	Definerer driftskonvolutten.
Dimensioner	Nominel kapacitet, arbejdsvolumen, samlet størrelse og installationsbegrænsninger.	Kontrollerer kapacitet og anlægsintegration.
Forbindelser	Dysepositioner, åbninger, instrumenter, omrørerdetaljer og tilbehør.	Koordinerer grænseflader og internt arrangement.
Kvalitetssikring	Belægningstykkelse, integritetskontrol, trykprøvning og acceptkriterier.	Definerer, hvordan overensstemmelse vil blive verificeret.

Hvor tegninger er tilgængelige, medtag dem i den tekniske gennemgang. Eksisterende rørlayout, fundamentdetaljer og installationsrestriktioner kan være vigtige, når fartøjet skal passe ind i et etableret anlæg.

Hvis en påkrævet parameter er ukendt, skal du gøre denne usikkerhed synlig. En klar liste over åbne punkter giver de ansvarlige parter mulighed for at tage fat på de manglende oplysninger, før den foreslåede specifikation færdiggøres.

12. Almindelige udvælgelsesfejl

Mange udstyrsspecifikationsproblemer opstår ved at behandle belægningen som den eneste faktor, der bestemmer egnetheden. En pålidelig udvælgelsesproces tager også højde for metalstrukturen, udstyrets geometri, driftsbetingelser, installation og påkrævet inspektion.

Antagelse af generel kemisk resistens garanterer egnethed

En bred udtalelse om PFA's kemiske resistens etablerer ikke forenelighed med enhver koncentration, blanding eller driftstemperatur. Den faktiske anvendelse kan omfatte rengøringsmidler eller procestrin med forskellige kemiske sammensætninger.

Bedre tilgang:Identificer alle relevante procesmedier og bekræft kompatibilitet med den reelle temperatur, koncentration, eksponering og driftsbetingelser.

Behandling af et angivet temperaturområde som universelt

Et offentliggjort udstyrssortiment kan beskrive det påtænkte produktudbud, men den tilladte grænse for en individuel beholder afhænger af dens konstruktion, belægningssystem, medium, tryk og driftscyklus.

Bedre tilgang:Bekræft temperaturgrænserne for den valgte konfiguration, og evaluer kombinationerne af temperatur og tryk, der forekommer under drift.

Angiver kun fartøjets kapacitet

Kapaciteten alene fastlægger ikke de overordnede dimensioner, arbejdsvolumen, tilslutningspositioner eller installationskrav. En beholder med det korrekte nominelle volumen kan stadig være uegnet til det tilgængelige anlægslayout eller den påtænkte procesoperation.

Bedre tilgang:Angiv arbejdsvolumen, hoveddimensioner, forbindelseskrav, adgangsbegrænsninger og supportarrangementer sammen.

Med udsigt over komplekse interne funktioner

Åbninger, hjørner, overgange og interne komponenter kan påvirke belægningspåføring, dækning og inspektionsadgang. Hvis disse funktioner ikke gennemgås tidligt, kan vigtige krav være vanskelige at løse, efter at fremstillingen er begyndt.

Bedre tilgang:Giv en tilstrækkelig detaljeret tegning og definer de overflader, der kræver beskyttelse, sammen med inspektionsmetoden for kritiske områder.

Ignorerer tilbehør og fugtede komponenter

Den hovedcoatede overflade kan være kompatibel med procesmediet, mens en tilhørende tætning, pakning, instrument eller anden komponent ikke er det. Disse dele skal gennemgås separat som elementer i det komplette udstyrssystem.

Bedre tilgang:Inkluder relevant tilbehør i gennemgangen af materialekompatibilitet og driftstilstand.

Efterlader inspektionskriterier udefinerede

Et generelt krav om en belægning af høj kvalitet identificerer ikke, hvordan det færdige lag vil blive undersøgt, eller hvad der er accept. Dette kan gøre verifikationen inkonsekvent eller ufuldstændig.

Bedre tilgang:Aftal gældende inspektionsprocedurer, tykkelseskrav, integritetstjek, testbetingelser og registreringer før produktion.

Undlader at revurdere en ændret proces

En beholder valgt til én proces forbliver muligvis ikke egnet, hvis det kemiske medium, koncentration, temperatur, tryk eller rengøringsprocedure ændres. Selv en relativt lille procesmodifikation kan påvirke en eller flere af de oprindelige antagelser.

Bedre tilgang:Gennemgå ændringer i forhold til den godkendte udstyrsspecifikation, før de reviderede driftsbetingelser introduceres.

Udvælgelsesprincip:Belægningen, beholderstrukturen, procespligten og inspektionsplanen skal evalueres sammen. At bekræfte kun ét af disse elementer er ikke nok til at fastslå egnetheden af den komplette udstyrssamling.

13. Brugerdefineret konfiguration og designgennemgang

Industrielle procesbeholdere skal ofte passe til en bestemt kapacitet, anlægslayout, tilslutningsarrangement eller intern konfiguration. Tilpasning kan imødekomme disse krav, men det foreslåede design skal forblive i overensstemmelse med de tilsigtede kemiske og mekaniske driftsforhold.

Zhuoyanleverer industriel anti-korrosionsbeklædning og design og fremstilling af kemisk udstyr. Udstyrskonfigurationer kan diskuteres i forhold til den påkrævede beholdertype, dimensioner, indvendig struktur, dysearrangement og specificerede procesbetingelser.

Start med den påtænkte applikation

Den indledende diskussion bør fastslå, hvad fartøjet skal gøre, og hvilke overflader der har brug for korrosionsbeskyttelse. En lagertank kan kræve et relativt ligetil arrangement af overføringsforbindelser, mens en blandetank eller kolonne kan have brug for en mere detaljeret intern konfiguration.

At definere væsentlige procesfunktioner hjælper med at skelne nødvendige funktioner fra valgfrit tilbehør. Det etablerer også et mere præcist grundlag for gennemgang af fartøjsgeometri, belægningsdækning, driftsforhold og vedligeholdelsesadgang.

Angiv dimensioner og tilslutningsdetaljer

Beholdervolumen, overordnede dimensioner, dysepositioner, adgangsåbninger, understøtninger og krav til tilbehør skal dokumenteres så tydeligt som muligt. Hvis udstyret skal tilsluttes et eksisterende system, skal de relevante anlægstegninger og grænseflademål medfølge.

Detaljer bør kontrolleres sammen i stedet for uafhængigt. En ændring i positionen af en dyse kan f.eks. påvirke rørjusteringen, intern adgang og de områder, der kræver belægningsinspektion.

Bekræft driftsbetingelser før godkendelse

Kravene til det kemiske medium, koncentration, temperatur, tryk eller vakuum og procescyklus bør gennemgås, før konfigurationen afsluttes. Enhver usikkerhed, der kan påvirke belægningens egnethed eller det strukturelle design, bør forblive et åbent teknisk punkt, indtil det er løst.

Hvor applikationen involverer forhøjede temperaturer, trykændringer eller vakuumdrift, skal den valgte konfiguration evalueres specifikt for disse forhold. En generel beskrivelse af udstyrsområdet bør ikke erstatte bekræftelse af de grænser, der gælder for det foreslåede fartøj.

Koordinere fremstilling og kvalitetskrav

De godkendte tekniske dokumenter skal identificere den påtænkte udstyrskonstruktion, belægningskrav, forbindelser, tilbehør og relevante inspektionskriterier. Dette giver et fælles grundlag for gennemgang af det fremstillede produkt.

Kontrol af belægningstykkelse, detektion af pinhole, trykprøvning og andre inspektioner bør specificeres, hvor det kræves af udstyrets design. Deres anvendelige metoder og acceptgrænser bør aftales, før fremstillingen frigives.

Forbered information til en teknisk diskussion

Udstyrstype og påtænkt procesfunktion.
Kemisk sammensætning, koncentration, blandinger og rengøringsmidler.
Normale og ekstreme driftstemperaturer.
Driftstryk, designtryk og vakuumforhold, hvor det er relevant.
Påkrævet nominel kapacitet, arbejdsvolumen og overordnede dimensioner.
Dyseplan, tilslutningspositioner, interne funktioner og tilbehør.
Belægningstykkelse, integritetsinspektion, testning og acceptkrav.
Installationstegninger, anlægsgrænseflader og adgangsbegrænsninger.

Disse detaljer giver et praktisk udgangspunkt for teknisk vurdering og tilbud. Det endelige design bør bekræftes, efter at de kemiske, mekaniske, dimensionelle og kvalitetskrav er blevet gennemgået for den påtænkte service.

14. Ofte stillede spørgsmål

De følgende svar dækker almindelige spørgsmål om PFA-belægning, udstyrskonfiguration, driftsforhold og teknisk evaluering.

Hvad bruges PFA-belægning til i kemisk forarbejdning?

PFA-coating skaber en fluorpolymerbarriere over en metaloverflade for at give korrosionsbeskyttelse for kompatible procesmedier. Det kan bruges i lagertanke, modtagere, blandetanke og kolonner. Den passende konfiguration afhænger af kemisk kompatibilitet, udstyrsgeometri, driftsforhold og kravene til processen.

Hvad er forskellen mellem PFA-belagt og arkforet udstyr?

En belægning påføres metalsubstratet, mens arkforet udstyr bruger en separat polymerforing installeret inde i beholderen. Metoderne involverer forskellige konstruktions- og inspektionsovervejelser. Valget afhænger af beholderens geometri, procesforhold, krav til foring eller belægning og den fremstillingsmetode, der er egnet til anvendelsen.

Hvilket temperaturområde er specificeret for dette udstyrsområde?

Den medfølgende produktinformation angiver et temperaturområde på -20°C til 260°C. Dette område skal bekræftes for den valgte beholder, belægningskonstruktion, kemisk medium, trykforhold og driftscyklus. Det bør ikke antages at gælde automatisk for enhver udstyrskonfiguration.

Kan fartøjets dimensioner og intern konfiguration tilpasses?

Udstyrskonfiguration kan diskuteres i henhold til den påkrævede beholdertype, kapacitet, dimensioner, dysepositioner, intern struktur og procestilbehør. Det mulige arrangement afhænger af den påtænkte anvendelse, fremstillingsmetode, belægningskrav og specificerede driftsbetingelser.

Hvordan skal kemisk kompatibilitet vurderes?

Identificer den komplette kemiske sammensætning, koncentration, driftstemperatur, eksponeringsvarighed og eventuelle relevante rengøringsmidler eller procesvariationer. Kompatibilitet skal bekræftes for den valgte belægning og faktiske driftsforhold. En generel udtalelse om kemisk resistens er ikke en erstatning for anvendelsesspecifik vurdering.

Hvilke inspektionsmetoder kan anvendes til belægningen?

Den medfølgende produktinformation specificerer pinhole-detektion, belægningstykkelsesinspektion og trykprøvning før levering. De nøjagtige procedurer og acceptkriterier bør bekræftes for det enkelte udstyr og dets konstruktion. Disse kontroller omhandler forskellige aspekter af belægningstilstand og udstyrsintegritet.

Garanterer en glat belægning nem rengøring?

Nej. En glat overflade kan hjælpe med at reducere materialetilbageholdelse, men den faktiske rengøringsevne afhænger også af beholderens geometri, restkarakteristika, dræning, adgang, rengøringsmidler, temperatur og rengøringsprocedurer. Det komplette udstyrsdesign og den påtænkte rengøringsmetode bør vurderes sammen.

Hvilke oplysninger er nødvendige for at anmode om en passende udstyrskonfiguration?

Angiv den påtænkte procesfunktion, kemiske sammensætning og koncentration, driftstemperatur, tryk eller vakuumkrav, påkrævet kapacitet, overordnede dimensioner, tilslutningslayout, interne funktioner, tilbehør og inspektionskrav. Eksisterende anlægstegninger og installationsrestriktioner kan også hjælpe ingeniørteamet med at evaluere det foreslåede arrangement.

15. Afsluttende tekniske overvejelser

At vælgePFA Coated Udstyrfor en kemisk proces kræver en koordineret vurdering af belægningskompatibilitet, overfladedækning, udstyrsstruktur, driftsbetingelser og proceskrav. Lagertanke, modtagere, blandetanke og kolonner tjener forskellige funktioner, så hver konfiguration skal udvikles omkring dens tilsigtede pligt.

En pålidelig specifikation bør definere det kemiske medium og koncentration, temperaturområde, tryk- eller vakuumforhold, kapacitet, dimensioner, forbindelser og tilbehør. Krav til belægningstykkelse, detektion af pinhole, trykprøvning og andre relevante inspektionskriterier bør også fastlægges før fremstilling.

Installation, rengøring, vedligeholdelse og forudsigelige procesvariationer er en del af den samlede udstyrsvurdering. De hjælper med at bestemme, om den foreslåede konstruktion og belægningsarrangement er passende til de forventede forhold gennem hele driftscyklussen.

Ved at definere disse krav tidligt og løse tekniske usikkerheder før designgodkendelse kan procesingeniører skabe et klarere grundlag for udstyrskonfiguration, kvalitetskontrol og integration i produktionssystemet.

Diskuter dine PFA-belægningskrav

Angiv dit kemiske medium, koncentration, driftstemperatur, tryk- eller vakuumforhold, beholderkapacitet, tilslutningslayout og krav til belægningsinspektion for at starte en teknisk diskussion om den passende udstyrskonfiguration.

Indsend dine udstyrskrav

Kontakt os for at diskutere dine krav til kemisk behandling, gennemgå en passende belagt udstyrskonfiguration og anmode om et tilbud baseret på dine tekniske specifikationer.
