Ætsende kemikalier stiller høje krav til materialer, struktur og driftsbetingelser for industrielle procesbeholdere. Foring af polytetrafluorethylen (PTFE) giver en korrosionsbestandig indre overflade, mens den omgivende stålstruktur giver mekanisk støtte. At vælge en passende foret beholder kræver dog mere end at identificere et kemikalieresistent materiale eller angive en nominel kapacitet.
Denne vejledning forklarer, hvordan man vurderer kemisk kompatibilitet, temperatur- og trykforhold, beholderkonfiguration, forbindelser, inspektionskrav og driftsprocedurer. Den undersøger også forskellene mellem reaktorer, lagertanke, modtagere og blandetanke, og hjælper procesingeniører med at udvikle en klarere udstyrsspecifikation før designgodkendelse og fremstilling.
Indholdsfortegnelse
Vælg en sektion for at udforske de relevante overvejelser om ingeniør- og udstyrsvalg.
- Forståelse af PTFE-foring i kemisk behandling
- Hvordan foring og stålkonstruktion arbejder sammen
- Fire hovedtyper af forede procesbeholdere
- Evaluering af kemisk kompatibilitet
- Temperatur, tryk og vakuumkrav
- Kapacitet, dimensioner og udstyrslayout
- Dyser, manways og procesforbindelser
- Foringsinspektion og kvalitetskontrol
- Udarbejdelse af en udstyrsspecifikation
- Almindelige udvælgelses- og designfejl
- Installation, drift og vedligeholdelse
- Planlægning af en brugerdefineret udstyrskonfiguration
- Ofte stillede spørgsmål
- Overvejelser om endelig udvælgelse
1. Forståelse af PTFE-foring i kemisk behandling
Industrielle kemiske processer involverer ofte syrer, alkalier, opløsningsmidler, mellemprodukter og andre stoffer, der kan angribe konventionelle metalliske fugtede overflader. Materialevalg bliver derfor en kritisk del af udstyrskonstruktion, især når processen kræver gentagen eksponering for et ætsende medium under kontrollerede driftsforhold.

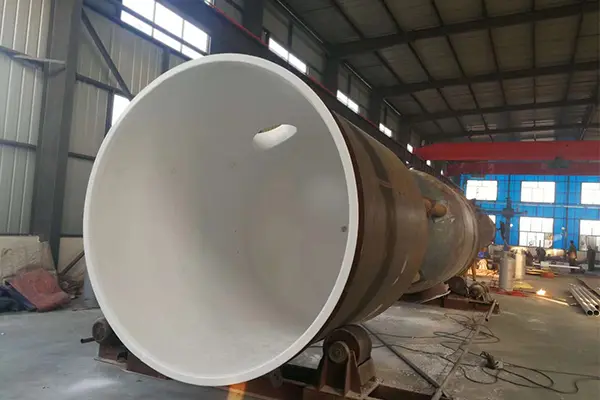

PTFE foret udstyrer designet omkring et simpelt princip: adskille procesmaterialet fra det strukturelle metal ved at indføre en korrosionsbestandig indvendig foring. Foringen tjener som den tilsigtede kontaktflade, mens den ydre stålbeholder giver den strukturelle støtte, der kræves af udstyrets design.
PTFE, eller polytetrafluorethylen, er en fluorpolymer kendt for sin brede kemiske resistens og relativt lave friktionsoverflade. Disse egenskaber gør det til en kandidat til mange kemiske indeslutnings- og behandlingsapplikationer. Ikke desto mindre skal materialeegnethed fastslås for den faktiske kemiske sammensætning, koncentration, temperatur og driftsbetingelser i stedet for at antages alene ud fra materialenavnet.
Hvorfor den indre kontaktflade betyder noget
Den fugtede overflade er den del af en beholder, forbindelse eller tilbehør, der kommer i direkte kontakt med procesmaterialet. Dens kemiske kompatibilitet kan påvirke kontamineringskontrol, udstyrs integritet, inspektionskrav og hyppigheden af vedligeholdelsesindgreb.
For en beholder, der indeholder ætsende råmaterialer, kan den største bekymring være den langvarige kontakt mellem væsken og foringen. En reaktionsbeholder giver en anden udfordring, fordi den kemiske sammensætning, temperatur, tryk og omrøring kan ændre sig under en batch. En modtager kan blive udsat for en processtrøm i en kortere periode, men stadig kræve kompatibilitet med det indkommende materiale og eventuel kondenseret væske.
Hver ansøgning bør derfor vurderes som en fuldstændig pligt snarere end som en isoleret materialeudvælgelsesbeslutning.
Teknisk princip:Korrosionsbestandighed er en del af udstyrets egnethed. Strukturel integritet, foringsstøtte, tætningsarrangementer, temperaturgrænser, trykforhold og proceskonfiguration skal også tages i betragtning.
Hvor et foret kar passer ind i en proces
Afhængigt af anlægsarrangementet kan en foret beholder modtage indgående materialer, holde dem mellem forarbejdningsstadier, lette en kemisk reaktion eller give et kontrolleret miljø til blanding. Beholderen skal matche sin tilsigtede procesfunktion, herunder den forventede strømningsvej, materialeoverførselsmetode og forholdet til tilsluttet udstyr.
At definere denne rolle på et tidligt tidspunkt hjælper med at forhindre et almindeligt specifikationsproblem: at anmode om en generisk korrosionsbestandig beholder uden at afklare de præcise operationer, som beholderen skal udføre.
2. Hvordan foring og stålkonstruktion arbejder sammen
En foret beholder indeholder to hovedfunktionelle elementer: den indre fluorpolymerforing og den omgivende strukturelle krop. Selvom de udgør ét stykke procesudstyr, tjener disse elementer forskellige formål og skal evalueres sammen.
Den indvendige foring
Foringen danner en barriere mellem procesmediet og det underliggende metal. Dens effektivitet afhænger af polymerens egnethed til det specificerede medium, foringskonstruktionen, tilstanden af den færdige overflade og den måde, foringen tilpasser karrets geometri.
Områder omkring dyser, hjørner, ændringer i diameter, åbninger og andre overgange fortjener særlig opmærksomhed. Disse steder kan involvere mere komplicerede geometrier end en bred, relativt ensartet karvæg. Den foreslåede konstruktionsmetode bør passe til udstyrsdimensionerne og de overflader, der kræver beskyttelse.
Det udvendige stållegeme
Stålkroppen yder strukturel støtte og udgør den primære bærende struktur. Dens design skal tage højde for den påkrævede kapacitet, eksterne belastninger, beholderarrangement, tilsluttede rør, støtteforhold og gældende krav til trykbeholdere, hvor det er relevant.
Installation af en kemisk resistent foring fjerner ikke behovet for at konstruere metalstrukturen. Konstruktionsmaterialer, vægkonstruktion, understøtningsarrangementer og forbindelser skal vælges til den påtænkte service og det gældende designgrundlag.
Grænsefladen mellem de to komponenter
En polymerforing og en metalbeholder reagerer forskelligt på ændringer i temperatur og mekanisk belastning. Deres interaktion er derfor en vigtig designovervejelse, især når processen involverer opvarmning, afkøling, trykvariation eller gentagne driftscyklusser.
Egnetheden af foringsfastholdelsesmetoden, tykkelsen, geometrien og støttearrangementet skal bekræftes for det foreslåede kar. Designere bør også overveje, hvordan systemet vil reagere under opstart, normal drift, rengøring, nedlukning og forudsigelige procesafvigelser.
De nøjagtige konstruktionsdetaljer afhænger af udstyrstypen og fremstillingsmetoden. Et design, der er egnet til en beholdergeometri, bør ikke automatisk antages egnet til en anden beholder, der opererer under andre mekaniske eller termiske forhold.
3. Fire hovedtyper af forede procesbeholdere
Selvom forede reaktorer, lagertanke, modtagere og blandetanke kan dele et lignende grundlæggende konstruktionskoncept, er deres procesopgaver ikke udskiftelige. Valg af den korrekte type begynder med at identificere, hvad fartøjet skal gøre i produktionssystemet.
3.1 PTFE-forede reaktorer
En reaktor rummer en kemisk reaktion eller en anden proces, hvor indholdet gennemgår en defineret transformation. De indvendige fugtede overflader skal være kompatible med udgangsmaterialerne, reaktionsprodukterne, mellemprodukterne og relevante rengøringsmedier.
Reaktionsbetingelserne kan ændre sig gennem en batch. En proces, der begynder med flere separate komponenter, kan udvikle en anden kemisk sammensætning, efterhånden som reaktionen skrider frem. Temperaturen kan stige eller falde, mens gasdannelse, dampdannelse eller trykændringer kan påvirke den nødvendige beholderkonfiguration.
Af disse grunde bør reaktorspecifikationerne beskrive den fulde driftssekvens i stedet for kun at give de normale steady-state-betingelser.
- Definer den kemiske sammensætning og koncentration af de tilstedeværende materialer under hvert vigtigt procestrin.
- Angiv normale og maksimale driftstemperaturer, designtryk og eventuelle potentielle vakuumforhold.
- Identificer nødvendige opvarmnings-, afkølings-, opladnings-, afladnings- og prøveudtagningsforbindelser.
- Bekræft, om der kræves omrøring, yderligere instrumentering eller andet procestilbehør.
Målet er at koordinere foringen, beholderstrukturen og tilbehøret med den faktiske reaktionsproces, ikke blot at reproducere dimensionerne af en eksisterende tank.
3.2 PTFE-forede lagertanke
Lagertanke bruges til at indeholde kemiske råmaterialer, mellemprodukter og procesvæsker, før de overføres til et andet trin. I modsætning til en reaktor udfører en lagertank muligvis ikke en aktiv transformation af dens indhold. Ikke desto mindre kan det lagrede medium forblive i kontakt med foringen i en længere periode.
Udvælgelsen bør tage hensyn til det opbevarede kemikalie, dets koncentration, varigheden af kontakten og hele området af opbevaringstemperaturer. Forhold under påfyldning, tømning, rengøring og midlertidig nedlukning skal også vurderes.
Tanklayout er en anden vigtig overvejelse. Den nødvendige arbejdsvolumen, adgang til inspektion, overførselsforbindelser, installationsområde og forhold til pumper eller tilsluttede proceslinjer har alle indflydelse på den endelige konfiguration.
- Skeln nominel beholderkapacitet fra den nødvendige brugbare arbejdsvolumen.
- Angiv de kemiske medier, der opbevares i tanken, inklusive relevante rensevæsker.
- Angiv kravene til indløb, udløb, udluftning, afløb og instrumentering, hvor det er relevant.
- Bekræft den påtænkte installationsplacering og eventuelle adgangs- eller vedligeholdelsesrestriktioner.
En passende opbevaringskonfiguration skal give den nødvendige indeslutningsfunktion, samtidig med at den forbliver kompatibel med de kemiske og mekaniske forhold, der opstår under drift.
3.3 PTFE-forede modtagere
Modtagere indsamler materiale fra en opstrøms procesoperation, før det overføres, forarbejdes videre eller dirigeres andre steder i produktionssystemet. Afhængigt af processen kan det modtagne materiale være en væske, et kondensat, en blanding eller en strøm, hvis sammensætning varierer over tid.
En modtager kan virke enklere end en reaktor, fordi dens primære formål kan være indsamling snarere end reaktion. Modtagelsespligten mangler dog stadig at blive defineret. Den indgående strøm, forventet akkumuleringsvolumen, overførselsfrekvens, temperatur og trykforhold påvirker den nødvendige konfiguration.
Forbindelser fortjener særlig opmærksomhed, fordi en modtager ofte er placeret mellem separate udstyrsdele. Forkert dyseorientering eller forbindelsesdimensionering kan komplicere installationen og påvirke det tilsigtede procesflow.
- Identificer opstrømskilden og de forventede karakteristika for den indgående strøm.
- Estimer den maksimale mængde, der kan akkumuleres før næste overførsel.
- Definer udledningsruten og eventuelle nødvendige udluftnings- eller niveauovervågningsforbindelser.
- Bekræft driftstrykket og mulige trykændringer under overførsel eller nedlukning.
Disse detaljer fastslår, om den valgte modtager kan udføre sin indsamlingspligt inden for det bredere systemarrangement.
3.4 PTFE-forede blandetanke
Blandetanke kombinerer materialer eller opretholder en blanding under specificerede procesbetingelser. Deres design kan omfatte en omrører, et drivarrangement, akselindgang, bafler, hvor det er relevant, og flere materialeforbindelser.
De fugtede komponenter skal betragtes som en komplet samling. Kompatibiliteten af hovedbeholderens beklædning fastslår ikke automatisk egnetheden af enhver komponent, der kommer i kontakt med mediet. Akselrelaterede komponenter, tætninger, pakninger og andet tilbehør skal kontrolleres af deres egne materialer og driftstilstand.
Valg af omrører påvirker også udstyrsdesignet. Påkrævet blandingsydelse, væskeegenskaber, forventet tørstofindhold, driftshastighed og beholderens geometri kan påvirke konfigurationen. Mekaniske belastninger og grænsefladen mellem agitatorenheden og den forede beholder bør gennemgås, før fremstillingsdetaljerne færdiggøres.
- Definer de materialer, der skal blandes, og eventuelle forventede ændringer under drift.
- Angiv, om der er behov for en omrører, og angiv de relevante blandingskrav.
- Identificer akselindgangsarrangementer, tætninger, instrumentering og andre procesgrænseflader.
- Gennemgå rengøringsmetoden og tilgængeligheden af de indvendige fugtede overflader.
Blandingsapplikationer kræver koordineret mekanik og kemiteknik snarere end et beholdervalg baseret på kapacitet alene.
| Udstyrstype | Primær funktion | Nøgledesignovervejelser | Vigtigt procesinput |
|---|---|---|---|
| Reaktor | Optager en kemisk reaktion eller transformation. | Skiftende forhold gennem hele driftscyklussen. | Reaktionsstadier og driftsramme. |
| Opbevaringstank | Indeholder råmaterialer, mellemprodukter eller procesvæsker. | Langtidskontakt og opbevaringsforhold. | Arbejdsvolumen og lagret medium. |
| Modtager | Indsamler materiale fra et processtadie. | Indgående flow, akkumulering og overførselsarrangementer. | Indløbsforhold og udledningskrav. |
| Blandetank | Kombinerer materialer eller vedligeholder en blanding. | Omrøring, akselgrænseflader og fugtet tilbehør. | Materialeegenskaber og blandingspligt. |
Tabellen viser generelle funktionelle forskelle. Der skal etableres endelige konstruktionsdetaljer for de påtænkte procesforhold.
4. Evaluering af kemisk forenelighed
Kemisk kompatibilitet er et udgangspunkt for valg af udstyr, men den skal etableres ved hjælp af faktiske procesoplysninger. Et kemisk navn alene beskriver muligvis ikke det fulde miljø, hvor foringen vil fungere.
Identificer den fulde sammensætning af mediet
Procesbeskrivelsen skal identificere de vigtigste kemikalier og eventuelle relevante urenheder, additiver, reaktionsprodukter eller sekundære komponenter. En blanding kan opføre sig anderledes end et individuelt rent stof, så antagelser baseret udelukkende på hovedingrediensen kan være utilstrækkelige.
Koncentration er særlig vigtig. Sammensætningen af en processtrøm kan ændre sig under reaktion, fordampning, fortynding, adskillelse eller materialeoverførsel. Specifikationen bør identificere de koncentrationsområder, som de våde overflader forventes at møde.
Inkluder rengørings- og vedligeholdelsesvæsker
Rengøringsprocedurer kan udsætte foringen for stoffer, der er fraværende under normal produktion. Skyllemidler, rengøringsopløsninger eller væsker, der indføres under vedligeholdelse, bør derfor inkluderes i kompatibilitetsvurderingen, når de kommer i kontakt med de indvendige overflader.
Temperaturændringer under rengøring kan også påvirke egnetheden. Et materiale, der er kompatibelt med en bestemt væske ved en temperatur, bør ikke antages at forblive egnet under alle mulige temperaturforhold.
Overvej eksponeringsvarighed og procesvariationer
Varigheden af kontakten og den forventede driftscyklus bidrager til den samlede vurdering. Kontinuerlig opbevaring, gentagen batchdrift, intermitterende rengøring og korte overførselsperioder repræsenterer forskellige eksponeringsmønstre.
Procesafvigelser bør også overvejes, hvor det med rimelighed kan forudses. En utilsigtet blanding, en ændring i koncentrationen eller et længere ophold kan skabe forhold uden for den rutinemæssige produktionsramme.
Tjekliste for kompatibilitetsgennemgang:
- Kemiske identiteter og koncentrationer.
- Blandinger, urenheder og relevante procesbiprodukter.
- Normale, minimale og maksimale kontakttemperaturer.
- Rengøringsvæsker og vedligeholdelsesrelateret eksponering.
- Kontaktvarighed og forventede procesvariationer.
Foringsmaterialet, konstruktionsmetoden og udstyrskonfigurationen bør gennemgås i forhold til disse forhold, før designet godkendes. Hvis proceskemien er ufuldstændig defineret, skal den uafklarede information registreres i stedet for at behandle kompatibilitet som bekræftet.
5. Temperatur-, tryk- og vakuumkrav
Temperatur og tryk påvirker både polymerforingen og den samlede beholdersamling. Valg af et materiale baseret på dets kemiske resistens uden at evaluere den mekaniske driftsramme kan resultere i en ufuldstændig specifikation.
Driftstemperatur
Registrer den normale driftstemperatur samt de højeste og laveste temperaturer, der forventes under opstart, produktion, rengøring og nedlukning. Hvor en reaktion genererer varme, eller en proces anvender opvarmnings- og afkølingscyklusser, skal hele temperaturområdet dokumenteres.
Temperatur påvirker polymeradfærd og kan påvirke kemisk interaktion, deformation, permeation og reaktionen af grænsefladen mellem foringen og stållegemet. Dens virkninger afhænger af den specifikke foringskonstruktion og servicebetingelser, så et enkelt generisk temperaturtal bør ikke erstatte designspecifik verifikation.
Hurtige temperaturændringer kan skabe yderligere overvejelser. Udstyrets design bør tage højde for den forventede termiske cyklus og kompatibiliteten af dets konstruktion med denne cyklus.
Positivt tryk
Trykspecifikationen skal skelne normalt driftstryk fra designtrykket og eventuelle relevante transiente forhold. Trykændringer kan forekomme under opladning, afladning, reaktion, dampdannelse eller tilslutning til andet procesudstyr.
Beholderstørrelse, strukturelle materialer, dysedetaljer, tætningsarrangementer og den relevante designkode kan påvirke den tilladte driftsramme. Den komplette samling skal evalueres i stedet for udelukkende at stole på klassificeringen af én komponent.
Vakuum- og undertryksforhold
Vakuumforhold kræver eksplicit overvejelse. De kan opstå under vakuumbehandling, dampkondensering, pumpedrift eller andre stadier af processen. En beholder, der rutinemæssigt opererer under positivt tryk, kan støde på en anden mekanisk belastningstilstand, når dens indre tryk falder under det ydre tryk.
PTFE-beklædningsstøtte og den overordnede beholderkonstruktion skal gennemgås for den specificerede vakuumbelastning. Det forventede minimum absolutte tryk, eksponeringsvarighed, driftstemperatur og frekvens af vakuumcyklusser bør inkluderes i den tekniske gennemgang.
Det er ikke tilstrækkeligt at udlede vakuumets egnethed ud fra kemisk resistens eller ud fra et positivt tryk. Den foreslåede forede samling skal bekræftes for de faktiske vakuumforhold og driftssekvens.
Kombiner driftsbetingelserne til én specifikation
Tryk og temperatur skal vurderes sammen. Den maksimale temperatur, designtryk og dybeste vakuum bør ikke behandles som uafhængige værdier, hvis de kan forekomme i samme driftsfase. Specifikationen bør identificere kombinationer, der er mulige i praksis og angive, hvilke faser der kræver særskilt evaluering.
| Tilstand | Oplysninger at give | Design Review Fokus |
|---|---|---|
| Temperatur | Normalt område, maksimum, minimum og temperaturændringer. | Foring egnethed og termisk opførsel af samlingen. |
| Positivt tryk | Driftstryk, designtryk og forbigående forhold. | Strukturelt design, samlinger og relevante udstyrsklassificeringer. |
| Vakuum | Minimum absolut tryk, varighed og driftstrin. | Foringsstøtte og egnethed til fuld kar under vakuum. |
| Proces cykling | Opstart, nedlukning, rengøring og gentagne driftssekvenser. | Kombinerede termiske og mekaniske forhold. |
6. Kapacitet, dimensioner og udstyrslayout
Kapacitet er en vigtig parameter, men den definerer ikke fuldt ud dimensionerne eller egnetheden af en procesbeholder. To beholdere med samme nominelle volumen kan have forskellige højder, diametre, hovedgeometrier, støttearrangementer og forbindelseslayout.
Arbejdsvolumen og nominel kapacitet
Nominel volumen beskriver fartøjets angivne kapacitet, mens arbejdsvolumen er den mængde, der skal opbevares eller forarbejdes under normal drift. Sondringen er især vigtig for reaktorer og blandetanke, hvor der kan være behov for tilstrækkelig plads til omrøring, dampdannelse, skum, ekspansion eller anden procesadfærd.
Det passende driftsfyldeniveau afhænger af processen og beholderdesignet. Den påkrævede margen bør evalueres i stedet for at antages at være identisk på tværs af forskellige applikationer.
Overordnede mål og monteringsplads
Bekræft den maksimalt tilladte højde, diameter og overordnede konvolut. Overvej den tilgængelige adgangsvej, dør- og åbningsdimensioner, løftearrangementer, strukturelle afstande, vedligeholdelsesrum og placeringen af nærliggende udstyr.
Transport- og installationsbegrænsninger kan også påvirke fartøjets konfiguration. Et fartøj, der passer til dets driftssted, kan stadig kræve en separat gennemgang af, hvordan det vil blive flyttet ind i bygningen eller placeret på dets fundament.
Understøtter og tilsluttet udstyr
Støtteben, skørter, beslag, løftefunktioner og fundamentsgrænseflader skal passe med det strukturelle design og forholdene på stedet. Tilsluttede pumper, omrørerdrev, instrumenter og rør kan pålægge yderligere belastninger eller pladskrav.
Layoutet skal give passende adgang til driftspunkter og inspektionsområder. Vedligeholdelsesbehov er nemmere at løse, når de overvejes, før arrangementet er afsluttet.
Når en måltegning er nødvendig
En foreløbig procesbeskrivelse kan være fyldestgørende under indledende diskussioner, men et dimensioneret arrangement bliver stadig vigtigere, efterhånden som designet skrider frem. Tegningen skal identificere hoveddimensioner, dysepositioner, støttepunkter, adgangsåbninger og relevante grænseflader med tilstødende udstyr.
Hvor der allerede findes anlægsforbindelser, bør det foreslåede fartøj kontrolleres i forhold til det tilgængelige rørlayout. Eventuelle nødvendige afvigelser bør identificeres og løses, før fremstillingstegninger godkendes.
7. Dyser, manways og procesforbindelser
Forbindelser forbinder et fartøj med resten af produktionssystemet. De kan være nødvendige til opladning, afladning, udluftning, prøveudtagning, instrumentering, rengøring, temperaturovervågning eller andre funktioner. Deres placering og konstruktion påvirker, hvor effektivt fartøjet kan installeres, betjenes og inspiceres.
Dyseplacering og orientering
Hver dyse skal have en klart identificeret funktion og position. Specifikationen eller den godkendte tegning skal fastlægge dens nominelle størrelse, orientering, forbindelsestype og eventuelle relevante krav til højde eller vinkel.
Indløbs- og udløbsplacering bør afspejle det tilsigtede procesflow. Krav til dræning, materialeoverførsel og adgang kan også påvirke beholderens geometri. Ændringer af dyseplaceringer, efter at forings- eller fabrikationsarbejdet er påbegyndt, kan skabe yderligere konstruktions- og fremstillingskomplikationer.
Mandegange og inspektionsadgang
Mandegange og adgangsåbninger understøtter inspektion, rengøring og vedligeholdelse, hvor fartøjets design tillader det. Deres dimensioner og placeringer bør afspejle den påtænkte inspektionsmetode, behov for sikker adgang og det omgivende anlægsarrangement.
Åbningsdetaljer skal også være kompatible med foringsdesignet. Overgangen mellem en åbning og den tilstødende forede overflade kræver særlig opmærksomhed, fordi den kombinerer en procesgrænseflade med et strukturelt træk.
Omrørere, instrumenter og hjælpekomponenter
Afhængigt af processen kan en beholder kræve et instrument på væskeniveau, temperatursensor, trykforbindelse, skueglas, omrører eller ekstra fittings. Ikke alle fartøjer har brug for alt tilbehør, og det påkrævede arrangement bør baseres på procesopgaverne snarere end en generisk liste.
Hvert fugtet tilbehør kræver en kompatibilitetsgennemgang. Pakninger, tætninger, instrumentgrænseflader og tilsluttede komponenter skal være passende til det kemiske medium og de gældende tryk- og temperaturforhold.
Organiser forbindelsesoplysninger klart
En dyseplan er en nyttig måde at undgå tvetydighed på. Den kan identificere hver forbindelse efter tag, funktion, størrelse, mængde, orientering og forbindelsestype med tegningsreferencer, hvor det kræves.
At give disse oplysninger tidligt hjælper ingeniør- og produktionsholdene med at kontrollere frigange, koordinere tilbehør og etablere et konsistent arrangement, før designet frigives.
8. Foringsinspektion og kvalitetskontrol
Inspektion bør planlægges som en del af udstyrsspecifikationen i stedet for først at tilføjes, efter at fremstillingen er færdig. De nødvendige inspektionsaktiviteter afhænger af foringsmetoden, beholderdesignet, gældende standarder, procesrisiko og kontraktlige acceptkriterier.
Definer inspektionsomfanget før produktion
Identificer de optegnelser og undersøgelser, der kræves for de forede overflader, den strukturelle krop, forbindelser og den færdige samling. Specifikationen bør angive, hvilke krav der er obligatoriske, hvilke standarder der gælder, og hvem der er ansvarlig for at gennemgå resultaterne.
Hvor en særlig metode til inspektion af beklædning er passende, bør dens procedure og acceptgrænser aftales på forhånd. For eksempel kan elektrisk ferietest være relevant for visse ikke-ledende foringer og passende udstyrskonfigurationer, men dets brug og testindstillinger skal etableres for den specifikke konstruktion. Det bør ikke antages at gælde identisk for enhver foringsproces eller tykkelse.
Inspicer vanskelige geometriske områder
Inspektionsplanlægning bør tage højde for steder, der er sværere at få adgang til eller vurdere, herunder dyseovergange, åbninger, hjørner og andre ændringer i geometri. Disse områder kan kræve forskellige inspektionsteknikker eller mere detaljerede tegnings- og fremstillingskontroller.
Visuel undersøgelse, dimensionskontrol og andre anvendelige metoder bør defineres i henhold til konstruktionskravene. Eventuelle obligatoriske trykprøvninger eller strukturelle undersøgelser bør også identificeres, hvor det er relevant for udstyrets design.
Afklar dokumentation og acceptkriterier
Acceptprocessen bør specificere, hvilket bevis der kræves, før udstyret kan frigives. Afhængigt af projektet kan dokumentationen omfatte godkendte tegninger, materialeoplysninger, kontrolregistreringer, testresultater og registreringer af accepterede afvigelser.
Udsagn som "inspicer foringen omhyggeligt" er mindre nyttige end en defineret inspektionsplan, der identificerer metoden, anvendelig placering, acceptkriterier og påkrævet registrering. Præcise krav giver producent og kunde et fælles grundlag for at gennemgå det færdige udstyr.
Opretholde sporbarhed af godkendte ændringer
Designændringer bør dokumenteres, gennemgås og godkendes af de ansvarlige parter. En ændring af en forbindelse, tilbehør eller driftstilstand kan påvirke andre dele af udstyrsspecifikationen. Registrering af årsagen til en ændring og dens tekniske godkendelse hjælper med at bevare sammenhængen mellem fremstillingsdokumenterne og den endelige samling.
9. Udarbejdelse af en udstyrsspecifikation
En klar specifikation giver udstyrsingeniørteamet nok information til at evaluere applikationen og identificere uløste krav. Den skal ikke kun beskrive det påkrævede fartøj, men også de forhold, som fartøjet vil operere under.
Den følgende sekvens giver en praktisk metode til at organisere designinformationen.
-
Beskriv procespligten.
Forklar, om beholderen skal bruges til reaktion, opbevaring, opsamling eller blanding. Identificer driftsstadiet, upstream- og downstream-grænseflader og eventuelle specielle procesfunktioner.
-
Dokumenter det kemiske medium.
Angiv de relevante stoffer, koncentrationer, blandinger, forurenende stoffer og rengøringsvæsker. Identificer alle stadier, hvor sammensætningen ændrer sig væsentligt.
-
Definer driftskonvolutten.
Sørg for normale og ekstreme temperaturer, drifts- og designtryk, vakuumforhold og forudsigelige overgange mellem driftstilstande.
-
Etabler kapacitet og dimensioner.
Angiv nominel kapacitet, brugbart arbejdsvolumen, hovedmål, installationsrestriktioner og det påkrævede støttearrangement.
-
Forbered tilslutningsplanen.
Angiv nødvendige dyser, åbninger, ventilationsåbninger, afløb, instrumenter, omrørerarrangementer og tilbehør. Lever en layouttegning, når den er tilgængelig.
-
Identificer standarder og inspektionskrav.
Angiv gældende konstruktionskrav, inspektionsprocedurer, testforventninger, acceptkriterier og nødvendig dokumentation.
-
Gennemgå tekniske mangler før godkendelse.
Registrer uafklarede kemiske data, modstridende dimensioner, usikre driftsforhold og alt tilbehør, hvis kompatibilitet eller design forbliver ubekræftet.
Tjekliste for udstyrsspecifikationer
| Specifikationskategori | Information påkrævet | Grund til anmeldelse |
|---|---|---|
| Behandle ansøgning | Fartøjsfunktion, processtadier, materialeoverførsel og driftssekvens. | Etablerer den korrekte udstyrstype. |
| Kemisk medium | Sammensætning, koncentration, urenheder og rengøringsmidler. | Understøtter foring kompatibilitet evaluering. |
| Driftsforhold | Temperaturområde, designtryk, vakuumdrift og forbigående forhold. | Definerer den nødvendige driftskonvolut. |
| Kapacitet og layout | Arbejdsvolumen, overordnede dimensioner, støttearrangement og installationsgrænser. | Kontrollerer pasform og procesintegration. |
| Forbindelser | Dysestørrelser, positioner, åbninger, instrumentering og tilbehør. | Koordinerer rør- og udstyrsgrænseflader. |
| Kvalitetskrav | Inspektionsprocedurer, test, acceptkriterier og registreringer. | Definerer, hvordan overensstemmelse vil blive verificeret. |
Når nogle detaljer forbliver utilgængelige, skal du identificere dem som åbne tekniske elementer. Denne tilgang er mere pålidelig end at antage dimensioner, driftsbetingelser eller acceptkrav, som ikke er blevet fastlagt af projektteamet.
10. Almindelige udvælgelses- og designfejl
Der kan opstå adskillige problemer, når udstyrsvalget er baseret på en kort produktbeskrivelse uden at definere den påtænkte service fuldt ud. De fleste kan reduceres gennem en mere komplet procesbeskrivelse og en tidlig gennemgang af den tekniske specifikation.
At vælge alene efter kemisk navn
At vide, at en beholder vil indeholde en syre, alkali eller opløsningsmiddel, er ikke nok til at fuldføre en kompatibilitetsvurdering. Koncentration, blandinger, temperatur, eksponeringsvarighed, rengøringsmetoder og konstruktionen af foringen kan alle have betydning.
Bedre tilgang:Angiv hele procesmediet og dets forventede driftsområde, og bekræft derefter egnetheden til den faktiske anvendelse.
Giver kun den nominelle beholdervolumen
Et kapacitetstal bestemmer ikke den komplette beholdergeometri, tilladte arbejdsvolumen, omrøringsarrangement eller tilslutningslayout. Utilstrækkelig dimensionsinformation kan føre til udstyr, der ikke let kan integreres i det eksisterende anlæg.
Bedre tilgang:Angiv arbejdsvolumen, overordnede dimensioner, stedbegrænsninger, proceskrav og nødvendige forbindelser sammen.
Forudsat kemisk resistens etablerer vakuum egnethed
Kemisk resistens og modstandsdygtighed over for en trykdifferens behandler forskellige tekniske spørgsmål. Foringen og støttestrukturen skal vurderes for de tilsigtede vakuumforhold og den relevante driftstemperatur.
Bedre tilgang:Angiv det mindste absolutte tryk, eksponeringsvarighed, temperatur og forventet vakuumcyklus eksplicit.
Med udsigt over tætninger og hjælpekomponenter
En kompatibel hovedbeklædning kan ikke fastslå egnetheden af enhver tætning, pakning, omrørerkomponent, skueglas eller instrumentforbindelse. Hver relevant fugtet komponent udgør en del af det komplette system.
Bedre tilgang:Inkluder tilbehøret og tilslutningsmaterialerne i den tekniske gennemgang i stedet for at behandle hovedbeholderen som den eneste komponent, der kræver vurdering.
Afslutning af dysepositioner for sent
Sene ændringer af tilslutningsplaceringer kan påvirke intern geometri, rørjustering, adgang og den færdige foringskonfiguration. De kan også skabe konflikter med nærliggende udstyr eller installationsafstande.
Bedre tilgang:Gennemgå et dimensioneret arrangement og dyseplan, før fremstillingstegninger godkendes.
Efterlader inspektionskrav udefinerede
En generel anmodning om en korrosionsbestandig beholder forklarer ikke, hvordan den færdige foring vil blive inspiceret, eller hvilke kriterier der bestemmer accept. Manglende detaljer kan skabe uenighed under den endelige gennemgang.
Bedre tilgang:Aftal gældende standarder, inspektionsprocedurer, acceptkriterier og nødvendige optegnelser, før produktionen begynder.
Udvælgelsesregel:En komplet udstyrsspecifikation forbinder procesdrift, kemisk medium, driftsforhold, beholderkonfiguration og inspektionskrav. Hver skal understøtte den samme definerede applikation.
11. Installation, drift og vedligeholdelse
Udstyrets egnethed afhænger ikke kun af dets oprindelige design, men også af, hvordan fartøjet håndteres, installeres, betjenes og vedligeholdes. Passende procedurer hjælper med at bevare foringens integritet og identificere problemer, før de udvikler sig til mere alvorlige udstyrsproblemer.
Håndtering og montering
Transport- og løfteprocedurer bør følge udstyrsdokumentationen og de udpegede løftearrangementer. Ukontrolleret stød, uegnede løftepunkter eller skødesløs håndtering kan beskadige foringen eller andre dele af samlingen, selv når den ydre beholder ser upåvirket ud.
Installationen bør også bevare de tilsigtede understøtningsforhold og tilslutningsjustering. Tvungen rørjustering eller utilsigtede belastninger på dyser kan medføre mekaniske spændinger, som ikke var inkluderet i designforudsætningerne.
Før idriftsættelse skal du kontrollere installationspositionen, støttearrangementet, tilsluttede rør, instrumenter og påkrævet tilbehør. Bekræft, at den endelige konfiguration stemmer overens med de godkendte tegninger, og at de påkrævede kontroller før drift er blevet gennemført.
Kontrolleret opstart og nedlukning
Driftsprocedurer bør definere, hvordan beholderen fyldes, bringes til driftstemperatur, sættes under tryk, hvor det er relevant, og returneres til en sikker tilstand. Hvis vakuum eller hurtige temperaturændringer er mulige, bør disse forhold behandles eksplicit.
Procedurer bør også fastslå, hvordan procesafvigelser håndteres. Uventede ændringer i tryk, temperatur eller kemisk sammensætning kan flytte beholderen uden for dens godkendte driftsramme og kræve en kontrolleret reaktion.
Rengøringspraksis
Rengøringsmetoderne skal være kompatible med foringen, tætninger, tilsluttede komponenter og fartøjets driftsbegrænsninger. Det valgte rengøringsmedium, temperatur, varighed og enhver mekanisk rengøringshandling bør gennemgås for den specifikke konstruktion.
Rengøringsprocedurer bør identificere, hvordan rester fjernes, hvordan beholderen skylles, hvor det er nødvendigt, og hvordan inspektionsadgang opretholdes. Ikke-godkendte kemikalier eller aggressive mekaniske metoder bør ikke indføres, blot fordi hovedbeklædningen er designet til ætsende service.
Rutinemæssig inspektion og vedligeholdelse
Inspektionshyppighed og -metode bør afspejle procesrisiko, serviceforhold, udstyrsdesign og gældende vedligeholdelseskrav. Operatører bør følge de godkendte procedurer for at genkende tegn på skade, lækage, usædvanlig driftsadfærd eller forringelse af tilknyttede komponenter.
Når et problem opdages, bør evalueringen tage højde for foringen, relevante forbindelser, tætninger og den understøttende karstruktur. Årsagen bør fastslås, før reparationer eller modifikationer vælges. Enhver reparation skal være egnet til den originale konstruktion og godkendte serviceforhold.
Før driftsjournaler
Registreringer af driftsforhold, inspektioner, rengøringsaktiviteter, vedligeholdelsesarbejde og godkendte ændringer kan hjælpe med at identificere tilbagevendende problemer. De gør det også lettere at sammenligne faktiske driftsforhold med de antagelser, der blev brugt under den oprindelige designgennemgang.
Hvis procesbetingelserne ændrer sig væsentligt, bør beholderen revurderes, før den ændrede told indføres. En konfiguration, der er godkendt til én kemisk koncentration, temperaturområde eller tryktilstand, bør ikke automatisk antages at være egnet til en anden tjeneste.
12. Planlægning af en brugerdefineret udstyrskonfiguration
Industrielle fartøjer skal ofte passe til et bestemt proceslayout, kapacitetskrav og sæt driftsbetingelser. En tilpasset konfiguration kan imødekomme disse krav, forudsat at detaljerne er defineret og vurderet systematisk.
Zhuoyanleverer industriel anti-korrosionsbeklædning og design og fremstilling af kemisk udstyr. Den passende konfiguration for et foret fartøj kan diskuteres i forhold til dets tilsigtede procesfunktion, påkrævet kapacitet, driftsramme, tilslutningspositioner og procestilbehør.
Tilpas konfigurationen til processen
Tilpasning bør begynde med proceskravene snarere end et forudbestemt beholderarrangement. En lagertank med en simpel overførselsfunktion kan kræve et andet sæt forbindelser end en reaktor med en omrører og yderligere procesinstrumentering.
At definere de nødvendige funktioner hjælper med at skelne væsentlige funktioner fra valgfrit tilbehør. Det giver også ingeniørteamet et klarere grundlag for at evaluere fartøjets geometri og forbindelseslayout.
Fastlæg de tekniske detaljer tidligt
Kapacitet, dimensioner, kemisk medium, temperatur, tryk, vakuumkrav og dysepositioner bør gennemgås sammen. Hvis fartøjet skal tilsluttes et eksisterende system, bør relevante tegninger og grænseflademål stilles til rådighed under den indledende tekniske diskussion.
Eventuelle ukendte forhold skal forblive synlige under designgennemgangen. Især skal uafklaret kemisk kompatibilitet, uklare vakuumforhold eller ufuldstændige forbindelsestegninger behandles, før udstyrsspecifikationen anses for at være fuldstændig.
Gennemgå designet før fremstilling
Den foreslåede konstruktion bør revideres i forhold til den påtænkte pligt, herunder beklædningsarrangement, konstruktionsdesign, forbindelser og inspektionsplan. Tegninger og tekniske dokumenter skal identificere den aftalte konfiguration, så begge parter kan vurdere det samme design.
Ændringer foretaget i denne fase bør vurderes for deres indvirkning på den samlede samling. En revideret dyseposition, et nyt tilbehør eller et ændret trykkrav kan påvirke andre designbeslutninger og bør ikke håndteres som en isoleret ændring.
Information til forberedelse til en teknisk diskussion
- Udstyrstype og påtænkt procesfunktion.
- Kemisk sammensætning, koncentration og relevante rengøringsmedier.
- Normale og ekstreme driftstemperaturer.
- Krav til driftstryk, designtryk og vakuum, hvor det er relevant.
- Påkrævet nominel kapacitet, arbejdsvolumen og overordnede dimensioner.
- Dyseplan, tilslutningspositioner, instrumenter og procestilbehør.
- Gældende konstruktionsstandarder og krav til foringsinspektion.
- Installationstegninger og eventuelle eksisterende udstyrsgrænsefladebegrænsninger.
Disse input giver et praktisk udgangspunkt for teknisk gennemgang og tilbud. Den endelige udstyrsspecifikation bør først bekræftes, efter at de relevante kemiske, mekaniske, dimensionelle og inspektionskrav er blevet evalueret.
13. Ofte stillede spørgsmål
De følgende spørgsmål omhandler almindelige tekniske overvejelser ved specificering af fluorpolymer-forede kemiske procesbeholdere.
Hvad bruges PTFE-forede kar primært til?
De bruges i kemiske processer, hvor de indvendige kontaktflader kræver korrosionsbeskyttelse. Almindelige beholdertyper omfatter reaktorer, lagertanke, modtagere og blandetanke. Den passende type afhænger af procesdrift, kemisk medium, driftsbetingelser og påkrævet konfiguration.
Giver PTFE-foring beskyttelse mod ethvert kemikalie?
Intet materiale bør behandles som universelt egnet under alle forhold. PTFE har bred kemisk resistens, men den faktiske anvendelse kræver stadig evaluering af den kemiske identitet, koncentration, temperatur, eksponeringsvarighed og foringskonstruktion. Specifikke kompatibilitetsbegrænsninger og særlige driftsbetingelser bør gennemgås, før fartøjet godkendes.
Hvorfor kræver en PTFE-foret beholder også en stålkonstruktion?
Foringen giver den tilsigtede korrosionsbestandige indre overflade, mens den ydre stålkrop yder strukturel støtte. De to komponenter har forskellige funktioner og skal konstrueres sammen. Fartøjets dimensioner, trykforhold, understøtninger, forbindelser og forholdet mellem foringen og stållegemet har alle indflydelse på det endelige design.
Hvilke oplysninger er nødvendige for at vælge den korrekte fartøjstype?
Start med den påtænkte procesfunktion, kemisk medium, driftstemperatur, tryk- eller vakuumkrav, kapacitet og installationsforhold. Identificer derefter de nødvendige dyser, adgangsåbninger, instrumenter og tilbehør. Disse detaljer hjælper med at skelne en reaktor fra en lagertank, modtager eller blandetank og etablere den nødvendige konfiguration.
Kan en foret beholder bruges under vakuumforhold?
Vakuumservice kan være mulig med en passende designet samling, men den skal bekræftes for det specifikke udstyr. Gennemgangen bør omfatte minimum absolut tryk, driftstemperatur, vakuumvarighed, cyklusfrekvens og foringsstøtte. Kemisk kompatibilitet eller en vurdering af positivt tryk alene fastslår ikke vakuum egnethed.
Hvad skal kontrolleres, når der specificeres en foret blandetank?
Ud over kemisk kompatibilitet, kapacitet, temperatur og tryk, specificer den påkrævede blandefunktion og omrørerarrangement. Kontroller egnetheden af akselrelaterede komponenter, tætninger, pakninger og andet fugtet tilbehør. Dysepositioner, rengøringsadgang, vedligeholdelseskrav og installationsarrangementet bør også gennemgås.
Hvilke inspektionskrav skal bekræftes før fremstilling?
Identificer de gældende konstruktionsstandarder, beklædningsinspektionsmetode, acceptkriterier, strukturelle undersøgelser, tests og påkrævet dokumentation. Metoder som visuel undersøgelse, dimensionskontrol eller elektrisk ferietest kan være passende afhængigt af konstruktionen. Inspektionsplanen bør aftales for det specifikke udstyr i stedet for at antages at være identisk for hvert fartøj.
Hvad skal inkluderes i en anmodning om et specialtilpasset fartøjstilbud?
Angiv beholderens tilsigtede funktion, kemiske sammensætning og koncentration, driftstemperatur, tryk eller vakuumforhold, påkrævet kapacitet, overordnede dimensioner, tilslutningslayout, tilbehør og gældende inspektionskrav. Eksisterende anlægstegninger og installationsrestriktioner er nyttige, når fartøjet skal integreres med et etableret produktionssystem. Eventuelle uløste tekniske forhold skal identificeres til gennemgang.
14. Overvejelser om endelig udvælgelse
Valg passendePTFE foret udstyrkræver en koordineret vurdering af det kemiske medium, foringskonstruktion, beholderstruktur, driftsforhold og procesgrænseflader. Reaktorer, lagertanke, modtagere og blandetanke har forskellige funktioner, så deres konfigurationer bør udvikles omkring deres tilsigtede opgaver i stedet for at blive behandlet som udskiftelige beholdere.
En komplet teknisk specifikation bør definere kemisk sammensætning og koncentration, temperatur, positivt tryk eller vakuum, kapacitet, dimensioner, tilslutningspositioner, tilbehør og inspektionskriterier. Installation, rengøring, vedligeholdelse og forudsigelige procesvariationer bør også overvejes under designgennemgangen.
At give disse detaljer tidligt hjælper med at etablere et klart grundlag for evaluering af det foreslåede udstyr. Det gør det også nemmere at identificere manglende information, koordinere procesforbindelser og bekræfte designkravene, før fremstillingen begynder.
Diskuter dine krav til kemisk udstyr
Del dit procesmedium, koncentration, driftstemperatur, tryk eller vakuumforhold, påkrævet beholderkapacitet og forbindelseslayout for at starte en teknisk diskussion om den passende konfiguration.
Indsend dine udstyrskrav
