PTFE-foret industrielt adskillelsessøjlesystem

PTFE-foret industrielt separationssøjlesystem er en komplet nøglefærdig separationsenhed, der er tydeligt forskellig fra en enkelt uafhængig destillations- eller rektifikationskolonne. Et enkelt tårnlegeme fuldender kun intern masseoverførsel; mens dette integrerede system integrerer kerneadskillelsestårn, reboiler-varmeenhed, overliggende kondensator, refluksbuffermodtager og fuldt sæt anti-korrosionsrør-ventilfittings i én sammenhængende procesløkke. Alle befugtede komponenter anvender sømløs PTFE-foring til at klare varme ætsende dampe og kondensat. Modulært glidemonteret design forkorter arbejdsbyrden ved installationen på stedet, og undgår risici for uoverensstemmelser forårsaget af køb af spredt separat udstyr. Leveres bredt til oversøiske kemiske parker til ætsende opløsningsmiddelfraktionering, affaldsopløsningsmiddelregenerering og fluorholdige blandingsrensningsprojekter.

Hvad er PTFE-foret industrielt separationssøjlesystem?

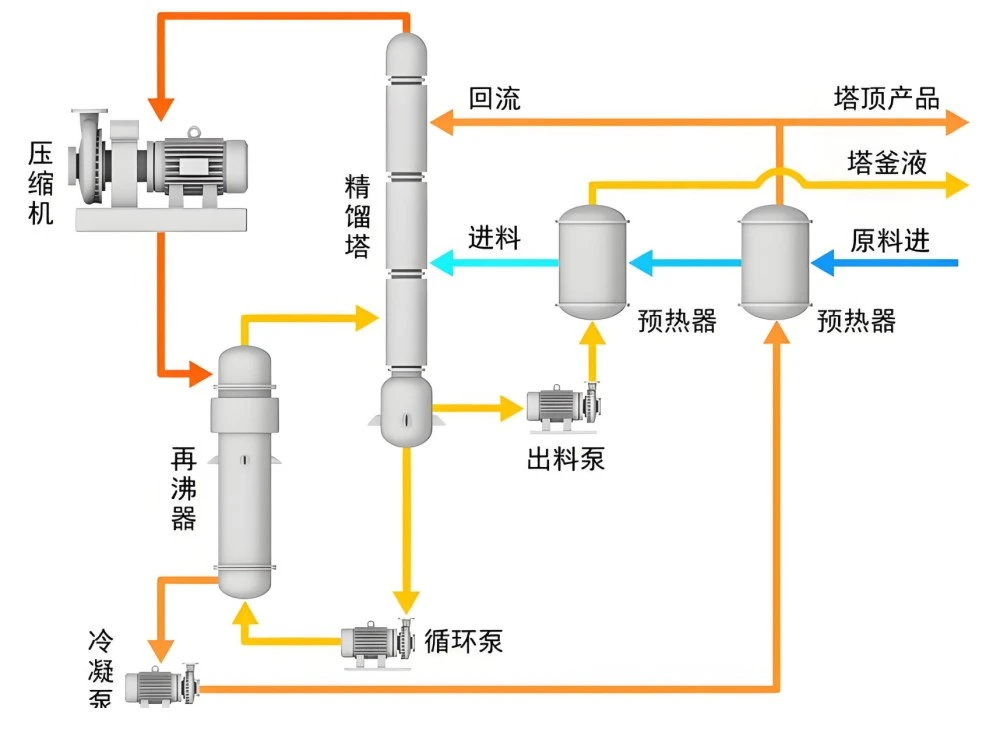

PTFE-foret industrielt separationssøjlesystem er en modulær integreret nøglefærdig separationsenhed til fraktionering af ætsende kemiske blandinger. Hele systemet består af flere PTFE-forede procesenheder: hovedseparationssøjle, PTFE-foret genopvarmer, overliggende kondensator, tilbagesvalingsmodtager, forede kontrolventiler, T-stykker og transportrørledninger. Hovedsøjlen fuldender damp-væske modstrøms masseoverførsel; reboiler genererer stigende ætsende dampe; overliggende kondensator afkøler damp til kondensat; refluksmodtagerbuffere destillat og realiserer reflukscirkulation. Alle indvendige overflader, der berører ætsende dampe eller væsker, er fuldt dækket af vakuumlamineret PTFE-foring. Det vedtager forenede HG20536 anti-korrosionsflanger inde i slæden, og realiserer lukket kontinuerlig separationsworkflow, ingen behov for kunder til at købe spredt separat udstyr. Den kan fungere under atmosfærisk eller moderat vakuum til adskillelse af ætsende mellem flere komponenter.

Kerneproduktfordele

1. Komplet nøglefærdig integreret løsning Integrer hovedsøjle, genopvarmer, kondensator, tilbagesvalingsbeholder og understøttende rør-ventil-samling i én glider. Undgå risiko for parametermismatch fra spredte indkøb fra flere leverandører, reducer arbejdsbyrden for kundekoordinering.

2. Full-Loop PTFE foringsbeskyttelse Ikke kun hovedtårnets krop; genopvarmeren, kondensatorens indre hulrum, tilbagesvalingsmodtageren og alle forbindende rør-ventilkomponenter anvender PTFE anti-korrosionsforing. Eliminer lokale korrosionssvage punkter, der findes i delvist forede separationsenheder.

3. Modulær skid-monteret præfabrikation Formonteret og prætestet inde fra fabrikken. Arbejde på stedet kræver kun forsyningstilslutning, forkorter i høj grad feltinstallation og idriftsættelsescyklus for kemiske anlægsprojekter.

4. Tilpas kontinuerlig batch-switching-produktion Optimeret til langvarig 24-timers kontinuerlig separation, understøtter også intermitterende batch-rensning. Indvendig glat PTFE-overflade reducerer risikoen for krydskontaminering under skift af forskellige råstofblandinger.

5. Fleksibel procesorienteret tilpasning Juster tårnets indre, varmeudvekslingsområdet og tilbagesvalingssløjfekonfigurationen i henhold til mål for kundens separation-renhed, fødemedieegenskaber og behandlingskapacitet.

6. Unified Anti-corrosion Interface Standard Alle interne forbindelser vedtager HG20536 fuld-PTFE-foret flangestandard; ekstern grænseflade kan bekvemt docke med opstrøms fødetank og nedstrøms produktlagerbeholdere.

Komplet tabel med tekniske specifikationer

Hovedansøgningsfelter

Velegnet til fuld-sløjfe-separation af ætsende flerkomponentblandinger med eksportleveringsrekorder til kemiske industriparker i Sydøstasien og Mellemøsten:

1. Fluorokemisk industri: Fraktionering og oprensning af fluorholdige blandede opløsningsmiddelblandinger

2. Finkemisk anlæg: Ætsende råmateriale-multikomponent-separation og højrent destillatopsamling

3. Affald-opløsningsmiddel genbrugsprojekt: Regenerering og separation af surt/alkalisk affaldsblandet opløsningsmiddel

4. Fremstilling af hjælpematerialer med ny energi: Oprensning af ætsende procesopløsningsmiddel til fremstilling af lithiummateriale

5. Miljøbeskyttelseskemisk projekt: Adskillelse og genvinding af værdifulde komponenter fra ætsende affaldsvæske

6. Pilot-skala industriel test: Komplet separationssløjfe til ætsende medium procesforskning

Standard produktionsproces for integreret system

1. Bearbejdning af individuel enhedsskal: Hovedsøjlesektioner, reboiler, kondensator og tilbagesvalingsmodtagersvejsning, fuldsvejsning og højtemperaturaffedtning for hver trykbærende komponent.

2. Hver komponent indvendig væg Sa2.5-grade tung sandblæsningsbehandling, forbedre klæbestyrken for PTFE ark.

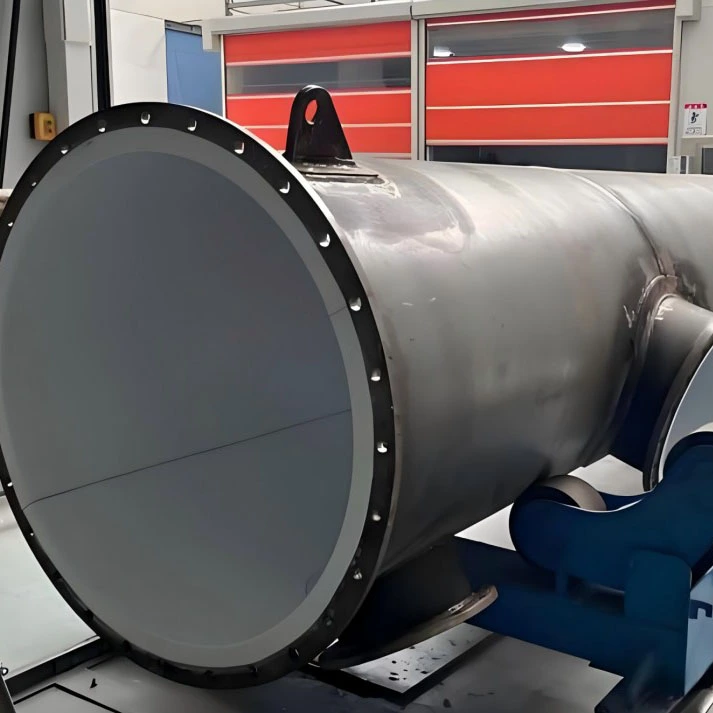

3. Natriumaktiverende råmaterialebehandling; vakuum sømløs PTFE-laminering for hver befugtet enhed inde i 10.000-grade rent værksted; dobbelt PFA hot-melt svejsning på alle dyse- og flangeovergangshjørner.

4. Installer tårnets indre til hovedadskillelsessøjlen; Saml matchende forede ventiler, albuer og T-stykker til forbindelsesrørledninger mellem enheder.

5. Formontering på fabriksskrideramme; mekanisk justering for reboiler-kondensator-modtagersløjfe.

6. Inspektion på flere niveauer: Enhed-for-enhed 10KV gnistscanning; individuel hydraulisk trykholdetest; komplet system lukket cirkulationssimuleringstest for at verificere tæthed i hele sløjfen.

7. System adskillelse (for overdimensioneret split-modul type); ren indvendig kavitet af hver komponent; forsegl alle flanger med dedikerede PTFE-beskyttelseshætter; vedtage forstærket stålrammeemballage til hav-land blandet transport forsendelse.

FAQ

Q1: Hvad er forskellen mellem dette PTFE-forede industrielle separationssøjlesystem og enkelt destillationskolonne?

A: Enkelt søjle er kun hardware i tårnkroppen; dette er komplet nøglefærdigt sløjfe inklusive reboiler, kondensator, refluksmodtager og komplet rør-ventilsæt, fabriksmonteret glidemonteret enhed.

Q2: Kan dette integrerede separationssystem håndtere adskillelse af fluorholdig ætsende dampblanding?

A: Vælg opgraderet 4 mm fortykket PTFE-foring til fluorholdig damptilstand; Angiv venligst fodermediesammensætning til vores tekniske evaluering på forhånd.

Spørgsmål 3: Hvilken løsning giver du til et superstort system, som ikke kan transporteres som hel udskridning?

A: Adopter split modulær præfabrikation; hver enhed fremstilles, inspiceres separat på fabrikken og samles på stedet efter vores samletegning.

Spørgsmål 4: Hvilken speciel test vil hele separationssystemet gennemgå før forsendelse?

A: Hver enkelt komponent består gnistscanning og hydraulisk test; desuden vil der blive udført tæthedstest med simulering af lukket cirkulation af et komplet system.

Q5: Kan hele dette system forbindes med opstrøms foderbeholder og nedstrøms produktlagertank?

A: Ensartet HG20536 anti-korrosionsflangestandard til eksterne grænseflader, praktisk docking med vores fuld-serie PTFE-foret procesudstyr.

Q6: Hvad er garantiomfanget for det integrerede separationssøjlesystem?

A: Carbon-stål skal af hver enhed 10-års strukturel garanti; PTFE-foring 5-års garanti (ekskluderer kunstige ridser og fejlbetjeningsskader); ventiler og internt tilbehør 2 års garanti.
