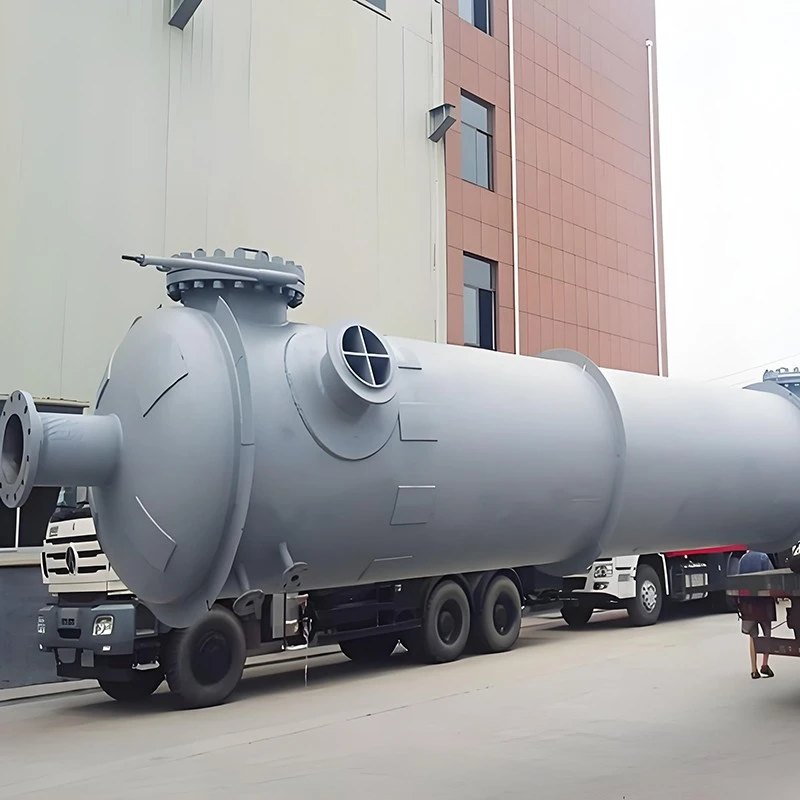

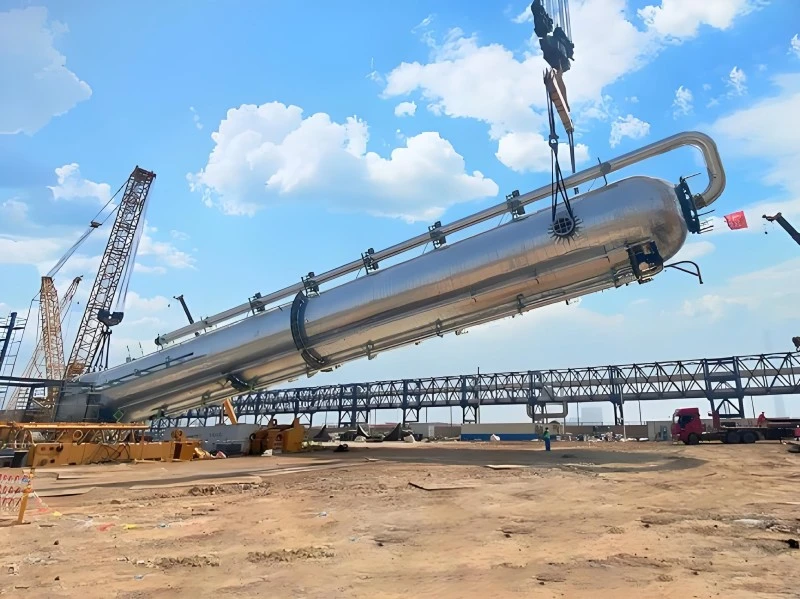

PFA Coated Chemical Steam Separation Column

PFA Coated Chemical Steam Separation Column er dampfase fraktioneringstårn, der påfører smeltespray PFA anti-korrosionsbelægning, funktionelt forskellig fra pladelaminerede PTFE-forede destillationstårne. I stedet for at binde tykke fluorpolymerplader smeltes tæt PFA-belægning termisk på kulstofstålsubstrat. Det udmærker sig til høj-renhed damp-medium arbejdsscenarier, hvor streng kontrol med metal-ion udvaskning er påkrævet. Varm ætsende blandet damp fuldender damp-væske modstrøms masseoverførsel inde i tårnets indre. Den kontinuerlige tætte PFA-barriere isolerer varm syre, halogenholdig og oxiderende damp fra metalskal, og undgår metalion-kontamination af destillat. Bredt udbredt til oversøiske højrenhedskemiske oprensningsprojekter, farmaceutisk mellemretificering og genbrugsprojekter for halvlederreagenser.

Arbejdsprincip

1. Materiale anti-korrosionsprincip

-Ydre underlag: Q345R trykbeholder af kulstofstål bærer mekanisk belastning, driftstryk og ekstern vindbelastning. -Indre beskyttende barriere: PFA (Perfluoroalkoxy) fluorpolymerpulver er smeltesprøjtet og termisk hærdet på tårnets indre væg, mandehul og dyseoverflader for at danne tæt kontinuerlig tyndfilmbelægning. Takket være stabile kulstof-fluor-molekylære bindinger præsenterer hærdet PFA-belægning enestående kemisk inerti, blokerer gennemtrængning af varm ætsende damp og forhindrer opløsning af basismetalioner i destillat, hvilket opnår både anti-korrosion og høj renhedsbeskyttelse.

2. Matchende damp-separation proces logik

Varm blandet ætsende damp trænger ind i tårnets bund og stiger opad; kondenseret tilbagesvalingsvæske strømmer nedad hen over tårnpaknings-/fordelerkomponenter. Gentagen fordampning-kondensations-masse-overførsel realiserer multi-komponent fraktionering. Al opstigende varm damp berører kun PFA-belagte overflader. Denne søjle betjener hovedsageligt dampfasedominerede separationsarbejdsgange: Vakuumretificering af varmefølsomt ætsende råmateriale, højrent reagensrensning, halogenholdig opløsningsmiddeldampfraktionering. Den kan forbindes med kondensatorer og PFA-belagte modtagebeholdere for at opbygge et lukket kredsløb med fuld renhed med dampseparation.

Kerneproduktfordele

1. Ultra-lav metal-ion-udvaskningsydelse Termisk smeltet tæt PFA-belægning reducerer risikoen for ionudfældning, velegnet til produktion af højrent destillat, opfylder delvise GMP- og reagensrensningskrav i halvlederkvalitet.

2. God tilpasningsevne til kompleks tårn-intern geometri Smeltespray-belægningsprocessen dækker indviklede former såsom dysehjørner, omfordelerstøtter og tårnsektioner med lille diameter, som medfører installationshindringer for pladebaseret PTFE-foring.

3. Ensartet tyndt kontinuerligt barrierelag Ingen svejsesømme, der er typiske for PTFE-pladeforing; sænker den skjulte risiko for dampindtrængning langs svejsespalter under varme dampcykliske arbejdsforhold.

4. Fleksibel vakuumdampfasedrift Velegnet til vakuumdestillation af varmelabil ætsende damp; korrekt hærdet PFA-belægning bevarer vedhæftningen under et stabilt undertryksdampmiljø.

5. Modulært tårn-sektions-kombinationsdesign Segment-samlede tårn-sektioner til bekvem langdistancetransport og feltsamling; indre dele kan udskiftes for at justere separationspræcisionen.

6. Inter-System kompatibilitet Tilgængelig med HG20536 anti-korrosionsflanger, kan docke med PFA-belagt eller PTFE-foret rør-ventil og modtageudstyr til komplet separations-loop konstruktion.

Komplet tabel med tekniske specifikationer

Hovedansøgningsfelter

Målret mod scenarier for fraktionering af ætsende damp med høj renhed, eksportregistreringer, der dækker Sydøstasien og Mellemøsten avancerede kemiske produktionsanlæg:

1. Fin-kemisk høj-renhed opløsningsmiddel damp rektificering og rensning

2. Farmaceutisk mellemliggende vakuumdampseparation til krav til lav metal-urenhed

3. Halvlederhjælpereagens ætsende dampgenvinding og fraktionering

4. Halogenholdig specialkemisk dampfaseseparationsproces

5. Varmefølsomt ætsende-medium vakuumdestillationsprojekt

6. Pilot-skala høj renhed ætsende-damp separation test-workshop

Driftsforholdsregler

1. Middel begrænsning: PFA-belægning modstår det meste af syre, alkali og organisk damp; undgå langvarig eksponering for smeltet alkalimetal og chlortrifluorid, som vil nedbryde fluorpolymermateriale. Anbefales ikke til tung damp fyldt med faste partikler; fast korn vil slibe belægningens overflade.

2. Temperaturændringsbegrænsning: Undgå drastiske termiske stød; opvarmnings-/afkølingshastighed styret ≤10℃ i timen. Skarp varm-kold vekslen kan forårsage mikrorevner i belægningen og delaminering.

3. Vakuumdriftsgrænse: Overskrid ikke -0,07 MPa maksimal vakuumværdi. For højt undertryk øger risikoen for afskalning af belægningen fra stålunderlaget.

4. Monteringsbeskyttelse: Undgå strengt at skarpe metalkomponenter ridser eller støder PFA-belagte indvendige overflader under indvendig installation.

5. Forbudt feltmodifikation: Ingen svejsning, slibning eller boring på tårnskal. Drift ved høje temperaturer vil ødelægge vedhæftningen af ​​PFA-belægningen.

6. Krav til damptilførsel: Tilførselsdamp bør reducere overførsel af faste partikler så meget som muligt; front-end filterenhed foreslås til at reducere slibende partikelpåvirkning på belægningen.

Rutinemæssig vedligeholdelsesvejledning

1. Periodisk belægningsinspektion: Hver 6.-9. måned udføres gnistlækage-detektion og belægningstykkelsesmåling. Fokus på dysehjørner og tårnsektionsflangeovergangszoner, der er sårbare over for dampskuring.

2. Indvendig rengøring: Afkøl tårnet helt, og slip trykket, før man åbner mandehul. Brug kun blødt ikke-metallisk værktøj og kompatibel skylning af opløsningsmiddelcirkulation; ståltrådsbørste og hårde skraber er strengt forbudt for at undgå ridseskader i belægningen.

3. Inspektion af flangetætning: Kontroller PFA-kompositpakninger kvartalsvis; udskift forældede/deforme pakninger rettidigt for at stoppe damplækage ved samlingspositioner.

4. Tårn-intern eftersyn: Take-out pakning og omfordeler til rengøring under årlig nedlukning; fjern aflejringer i koksdampfase for at garantere masseoverførselseffektivitet.

5. Vedligeholdelse af ydre skal: Ved udendørs monteret søjle, inspicer udvendig rustbeskyttelsesmaling hvert andet år; reparation af afskallet maling for at beskytte kulstof-stål-substratet mod atmosfærisk korrosion.

6. Reservedelsstyring: Opbevar matchende PFA-kompositpakninger; almindelige metalpakninger må ikke erstatte anti-korrosionsforseglingstilbehør. Når lokal belægningsblærer eller afskalning vises, skal du kontakte producenten for professionel reparation; foretag ikke reparation af selvklæbende plaster på stedet.

FAQ

Q1: Hvad er kerneforskellen mellem PFA Coated Chemical Steam Separation Column og PTFE-foret destillationskolonne?

A: Dette produkt anvender smelte-spray termisk hærdet PFA tynd belægning uden pladesvejsesømme, overlegen til lav-ion-udvaskning høj renhed dampfase arbejdsforhold. PTFE-foret tårn bruger tyk fluorpolymerpladelaminering og yder bedre under alvorlig væskefase-nedsænkningserosion.

Q2: Kan PFA-belagt tårn køre under langvarig højvakuumdampdestillation?

A: Stabil drift under-0,07 MPa vakuum; overskrid ikke designvakuumværdien, overvakuum kan udløse risiko for belægningsdelaminering.

Spørgsmål 3: Er dette belagte tårn velegnet til damp, der indeholder faste slibende partikler?

A: Anbefales ikke. Hårde faste partikler, der overføres af damp, vil slide PFA-belægningen; installer front-end partikelfjernelsesfiltreringsanordning, hvis partikler ikke kan fjernes fuldstændigt.

Q4: Kan tårnets indre udskiftes på stedet for at justere separationspræcisionen?

A: Modulært tårnsektionsdesign tillader udskiftning af interne dele under nedlukning; vær omhyggelig med at undgå at ridse indvendig PFA-belægning under demontering-montage arbejde.

Spørgsmål 5: Hvilke inspektionsartikler vil hver PFA-belagt dampseparationskolonne færdiggøre før afsendelse?

A: Hvert tårn gennemgår ensartethedstest af belægningstykkelse, gnistscanning med fuld væg og dobbeltverifikation af hydraulisk trykholdende tæthed.

Q6: Hvad dækker den officielle garanti?

A: Carbon-stål skal nyder godt af 10 års strukturel garanti; PFA-belægning 5-års garanti (ekskluderer ridser, partikelafslidning og fejlfunktionsskader); tårninteriør tilbehør 2 års garanti.
