PTFE-foret industriel ensretningssøjle

PTFE-foret industriel rektifikationssøjle tilhører kraftigt industrielt fraktioneringsudstyr, adskilt fra laboratorieorienterede destillationskolonner i små størrelser. Den er bygget til langsigtet kontinuerlig industriel rektifikation frem for intermitterende rensning af små partier. Under industrielle arbejdsforhold leder blandet ætsende damp og kondenseret væske modstrøms masseoverførsel inde i tårnsektioner for at realisere komponentsortering. Kulstofstålskallen bærer den samlede mekaniske belastning, mens sømløs PTFE-beklædning isolerer varm ætsende damp fra metalsubstrat, hvilket forhindrer skalkorrosion og metalionkontamination af fraktionerede produkter. Modulær segmenteret tårnsektionsstruktur forenkler vejtransport og montering på stedet, bredt udbredt i industriparker til regenerering af opløsningsmidler og adskillelse af korrosive medier.

Arbejdsprincip

Dette industrielle opretningstårn fuldender komponentadskillelse afhængigt afgas-væsketæller-nuværende masse-overførselsprincip, kombineret med dobbeltlags anti-korrosions strukturelt design:

1. Strukturelt materiale princip

· Ydre skal: Q345R trykbeholder af kulstofstål skal, indre tryk, ekstern vindbelastning og vægten af ​​tårnets indre; segmenterede modulære tårnsektioner er forbundet med korrosionsbeskyttende fuld-PTFE-forede flanger.

· Indvendig barriere: Natriumaktiveret PTFE-plade er tæt bundet til tårnets indervæg via vakuumlaminering. PTFE opretholder en stabil kemisk inerti, når den udsættes for høj temperatur syre-, alkali- og fluorholdig damp, hvilket forhindrer ætsende dampe i at komme i kontakt med stålskal.

2. Industriel opretningsproces logik

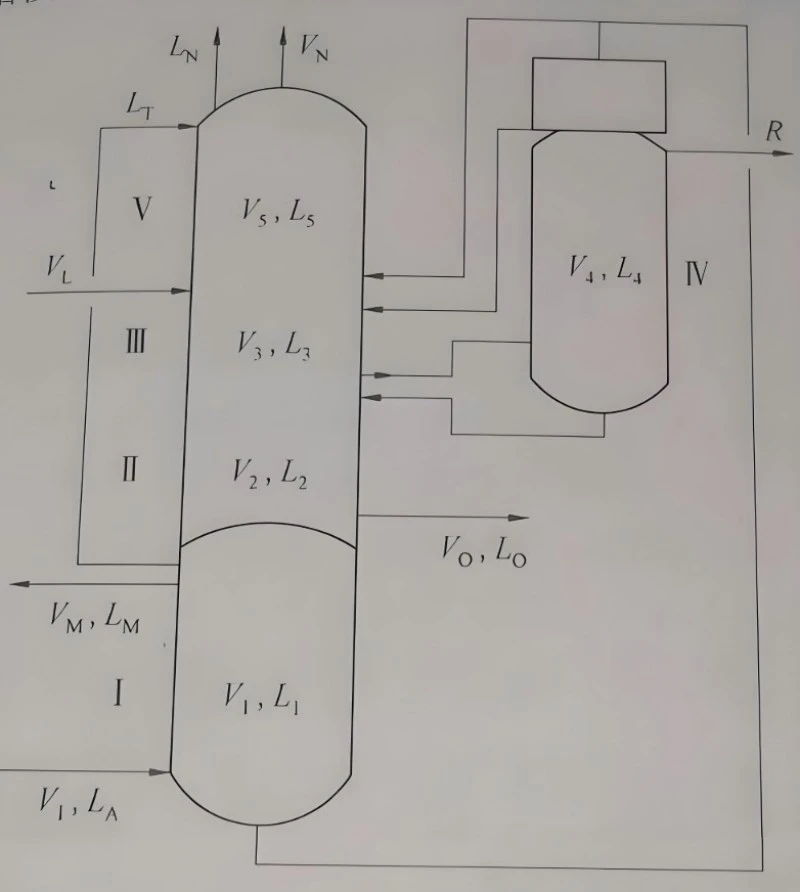

Opvarmet blandet medium genererer damp og trænger ind i den nederste del af rektifikationskolonnen. Varm damp stiger opad; kondenseret tilbagesvalingsvæske strømmer nedad. Indersiden af ​​pakningen eller bakkens indre, damp og væske er i fuld kontakt til gentagen fordampning-kondensudveksling. Forskellige komponenter med forskellige kogepunkter adskilles og opsamles fra henholdsvis top- og bundudløb. Hele tårnet kører under konstant cirkulerende status for at imødekomme store industrielle separationskrav.

Kerneproduktfordele

1. Heavy-Duty Continuous-Run Industrielt-orienteret design Optimeret til langsigtet non-stop industriel cyklus drift, styrkelse af flangeforbindelse og foring limning ydeevne, tilpas 24-timers kontinuerlig ensretning i industripark produktionslinjer.

2. Modulær segmenteret tårnsektionskonstruktion Opdelt i flere standard tårnsektioner, løs transportrestriktionen for ultrahøj tårnkropp; brugere kan øge eller reducere tårnsektioner senere i henhold til opgraderede separationspræcisionskrav.

3. Anti-korrosionsbeskyttelse i fuld område med dampkontakt Ikke kun tårnets indre væg, alle indvendige støtteringe, dyseåbninger og forbindelsesflanger har fuld PTFE-beklædning; undgå lokale korrosionsskader forårsaget af korrosiv damp ved høje temperaturer ved strukturelle mellemrum.

4. Fleksibel konfigurerbar tårninternal Understøtter tilfældig pakning, struktureret pakning og flertrins væskefordelere. Juster intern konfiguration for at balancere separationseffektivitet og faktisk industriel behandlingskapacitet.

5. God kompatibilitet til variable driftsforhold Stabil ydeevne under atmosfærisk tryk og moderat negativ-tryksretificering, tilpas kogepunktsforskel adskillelse af flere korrosive blandede komponenter.

6. Matchende kompatibilitet i hele systemet HG20536 forenet anti-korrosionsflangestandard, kan problemfrit docke med PTFE-foret reboiler, reaktor, modtagetank og kondensator til komplet industriel ensretningssløjfe.

Komplet tabel med tekniske specifikationer

Hovedansøgningsfelter

Fokuseret på store industrielle kontinuerlige adskillelsesscenarier, leveret til finkemiske parker, fluorkemiske fabrikker og fabrikker til genbrug af affaldsvæske i hele Sydøstasien, Mellemøsten:

1. Industrielt affald ætsende opløsningsmiddel genvinding & regenerering

2. Retificering af fluorkemiske blandede komponenter og opsamling af fraktioner

3. Finkemisk råmateriale kontinuerlig oprensning og komponentadskillelse

4. Miljøprojekt: adskillelse af organiske ingredienser fra ætsende affaldsvæske

5. Oprensning og genbrug af hjælpeopløsningsmidler med ny energi

6. Petrokemisk ætsende hjælpestof fraktion behandling

Driftsforholdsregler

1. Dampmediumbegrænsning: Kun smeltet alkalimetal og chlortrifluorid vil erodere PTFE-foringen; bekræft dampsammensætning før opstart, undgå ukendt blandet ætsende damp langtidsdrift.

2. Temperaturændringskontrol: Undgå skarpe temperaturchok. Opvarmnings-/afkølingshastigheden bør ikke overstige 12 ℃ i timen for at undgå termisk belastning, der fører til lokal delaminering af beklædningen.

3. Vakuumdriftsgrænse: Overskrid ikke -0,08MPa maksimal vakuumgrad; for stort undertryk vil øge risikoen for, at foret skal afskalles.

4. Indvendig beskyttelse: Undgå at hårdmetalfragmenter falder ind i tårnkroppen under installation og eftersyn; skarpe hårde snavs vil ridse PTFE-foringsoverfladen.

5. Belastningsgrænse: Overvægt ikke stabling af indre dele; følg nøje designets belastning af tårnsektionens understøttende ring, for at forhindre, at foringen klemmes.

6. Forbudte modifikationer på stedet: Undlad at svejse, bore eller skære tårnskal på stedet. Enhver rekonstruktion skal indhentes bekræftelse fra Zhuoyans tekniske afdeling.

Rutinemæssig vedligeholdelsesvejledning

1. Periodisk foringsinspektion: Udfør fuldvægs-gnistlækagescanning hver 8.-12. måned. Vægtinspektion for tårnsektionsflangesamlinger, dysepositioner, der tåler gentagen damprensning.

2. Indvendig rengøring: Stop udstyr og afkøl helt, før man åbner brønd. Brug bløde rengøringsværktøjer og kompatible opløsningsmidler til skylletårnets indre og indvendige væg; ståltrådsbørste eller hård skraber er forbudt.

3. Vedligeholdelse af flangetætning: Kontroller PTFE-pakninger af segmenterede forbindelsesflanger hvert kvartal. Udskift aldrende og deformerede pakninger rettidigt for at forhindre damplækage ved samlinger.

4. Tårninteriør eftersyn: Tag pakning og omfordeler ud til rengøring under årlig nedlukningsvedligeholdelse; fjern koksdannelse og mellemstore aflejringer for at garantere masseoverførselseffektivitet.

5. Beskyttelse af ydre skal: For udendørs installeret udbedringssøjle, inspicer rustbeskyttelsesmalingen hvert andet år; reparation af afskallet maling for at beskytte kulstofstålskal fra atmosfærisk korrosion.

6. Reservedelsstyring: Reserve matchende PTFE-pakninger og foring-beskyttet internt tilbehør; almindelige metalreservedele kan ikke erstatte korrosionsbeskyttende komponenter.

FAQ

Spørgsmål 1: Kan denne PTFE-forede industrielle ensretningssøjle køre til langsigtet 24-timers kontinuerlig industriel rektificering?

A: Ja, dette tårn er optimeret til industriel non-stop cyklusdrift, velegnet til storskala park-niveau opløsningsmiddel separationsprojekter.

Q2: Kan vi tilføje eller reducere tårnsektioner senere for at justere separationspræcisionen?

A: Vedtag modulært segmenteret design. Nye tårnsektioner kan øges eller fjernes på stedet for at justere effektiv adskillelseshøjde i henhold til senere procesopgradering.

Q3: Er rektifikationskolonnen anvendelig til fluorholdig varmdampseparation?

A: Det kan fungere for fluorholdig damp efter opgradering til 4 mm fortykket PTFE-foring; Angiv venligst dampsammensætning til vores tekniske evaluering på forhånd.

Q4: Hvad skal vi være opmærksomme på under installation af segmenterede tårnsektioner på stedet?

A: Beskyt flange PTFE foringsoverfladen strengt fra bunden; brug matchende PTFE-pakninger, følg det specificerede krav til bolttilspændingsmoment.

Spørgsmål 5: Kan du levere komplet matchende udstyr inklusive reboiler, foret reaktor og modtagetank?

A: Ensartet anti-korrosionsflangestandard, der understøtter one-stop indkøb til et komplet industrielt korrektionsproduktionslinjesæt.

Spørgsmål 6: Hvad er det officielle garantiomfang for industriel korrektionskolonne?

A: Carbon-stål skal 10-års strukturel garanti; PTFE-foring 5-års garanti (ekskluderer kunstige ridser, stød og fejlfunktionsskader); tårninteriør tilbehør 2 års garanti.
